氫相容性測試——容大檢測出

氫相容性測試

在氫氣存在的環境下，金屬材料會發生氫脆、氫致開裂等現象，從而導致材料性能下降。氫脆是指金屬材料在受到氫氣作用后，其塑性和韌性明顯下降，脆性增加的現象。氫環境相容性試驗機通過模擬實際工作條件下的氫氣濃度和壓力等參數，對金屬材料進行氫脆性測試，從而評估材料在臨氫環境下的使用性能。

3、檢測涉及到的標準：

慢應變速率拉伸試驗：

ASTM G129-21

GB/T 34542.2-2018

疲勞壽命試驗：

GB/T 34542.2-2018



3.1慢應變速率拉伸試驗（SSRT）

在氫環境中，對光滑圓棒或缺口圓棒試樣持續單調加載直至試樣斷裂。該試驗通過控制應變速率和環境條件，測試材料斷裂行為，提供材料耐受性和破壞機制數據。

3.1.1測試條件

測試氣體：測試環境一般有高純氫或者含氫混合氣體環境。測試氣體組分（一般是純氫氣）、測試溫度（一般為室溫）、壓力由委托方技術要求確定。

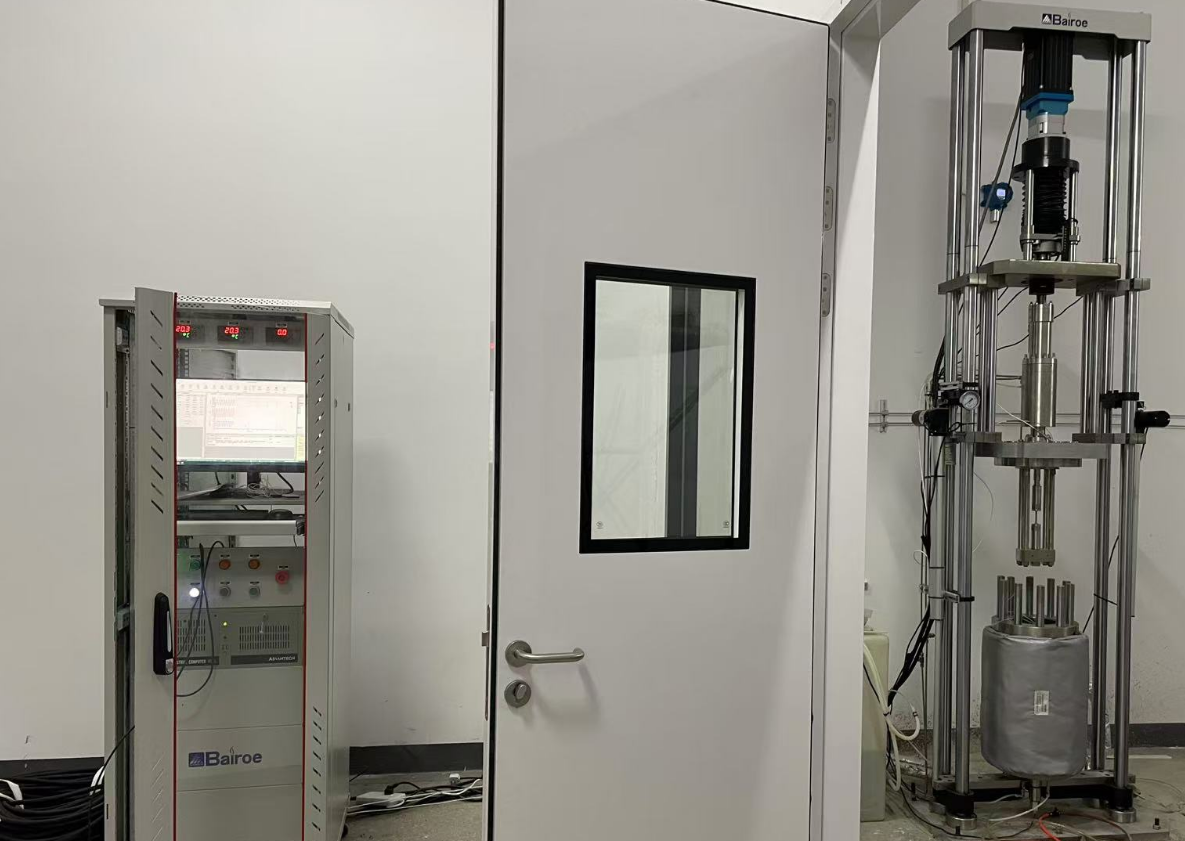

3.1.2實驗室設備能力

溫度的選擇范圍在RT~200℃，壓力選擇范圍在0~30MPa，試驗最大力：50KN。

GB/T 34542.2-2018推薦應變速率：對于光滑圓棒試樣應變速率不超過2*10-5/s，缺口圓棒試樣應變速率不超過2*10-6/s，ASTM G129-21中，對于大多數材料，推薦的拉伸速率范圍：2.54*10-4mm/s到2.54*10-6mm/s之間。實驗室設備極限10-7mm/s。

3.2疲勞壽命試驗

在氫環境中，對光滑圓棒或缺口圓棒試樣采用力控制或者應變控制持續施加疲勞循環，直至疲勞斷裂。

3.2.1測試條件：

測試氣體：測試環境一般有高純氫或者含氫混合氣體環境。測試氣體組分（一般是純氫氣）、測試溫度（一般為室溫）、壓力由委托方技術要求確定。

測試需要確認的參數有：應力幅、氣體及比例、溫度、壓力、疲勞循環周期、加載波形。疲勞測試的控制方式：力控、應變控。加載波形：三角波或正弦波。

3.3斷裂韌度試驗

3.4疲勞裂紋擴展速率試驗



4、實驗室氫相容設備可開展的試驗

非高壓下的所有慢拉伸試驗，包括鹽溶液、電化學預充氫試樣等。



容大檢測成立于2008年，是一家專業第三方研究機構，擁有CMA和CNAS雙重資質。秉承“科學，公正、創新、高效”的質量方針，容大檢測為您提供氫相容性測試。





涉及測試：氫相容性測試
