鹽霧試驗是在鹽霧試驗箱內進行的，一般是用來測試金屬的耐腐蝕性或者金屬表面電鍍后的耐腐蝕性，可以通過腐蝕性鹽溶液噴霧來進行腐蝕試驗，還能夠通過腐蝕性氣體來進行試驗，根據具體的使用環境來采用不同的腐蝕方式。鹽霧試驗的腐蝕情況判定主要由四個方法來判定，評級判定法、稱重判定法、腐蝕物出現判定法以及腐蝕數據統計分析方法。

        腐蝕數據統計分析方法，提供了設計腐蝕試驗、分析腐蝕數據、確定腐蝕數據的置信度的方法，它主要用于分析、統計腐蝕情況，而不是具體用于某一具體產品的質量判定。

鹽霧試驗標準等級

鹽霧試驗標準分為十級，是以企業試驗標準為參考，符合實際情況。鹽霧試驗標準具體分級及現象如下。

• 10級：無缺陷面積，外觀評級 A，試樣表面外觀無變化;
• 9級：缺陷面積占比不超過 0.1%，外觀評級 B，試樣表面有輕微到中度的變色;
• 8級：缺陷面積占比介于 0.1%~0.25%，外觀評級 C，試樣表面嚴重變色或有極輕微的腐蝕物;
• 7級：缺陷面積占比 0.25%~0.5%，外觀評級 D，試樣表面嚴重的失光或出現極輕微的腐蝕產物;
• 6級：缺陷面積占比 0.5%~1.0%，外觀評級 E，試樣表面嚴重的失光，或在試樣局部表面上布有薄層的腐蝕產物或點蝕;
• 5級：缺陷面積占比 1.0%~2.5%，外觀評級 F，試樣表面有腐蝕產物或點蝕，且其中之一種分布在整個試樣表面上;
• 4級：缺陷面積占比 2.5%~5%，外觀評級 G，試樣表面上有厚的腐蝕產物層或點蝕;
• 3級：缺陷面積占比 5%~10%，外觀評級 H，試樣表面上有非常厚的腐蝕產物層或點蝕，并有深的點蝕;
• 2級：缺陷面積占比 10%~25%，外觀評級 I，試樣出現了基體金屬腐蝕的現象;
• 1級：缺陷面積占比 25%~50%，屬嚴重腐蝕現象。

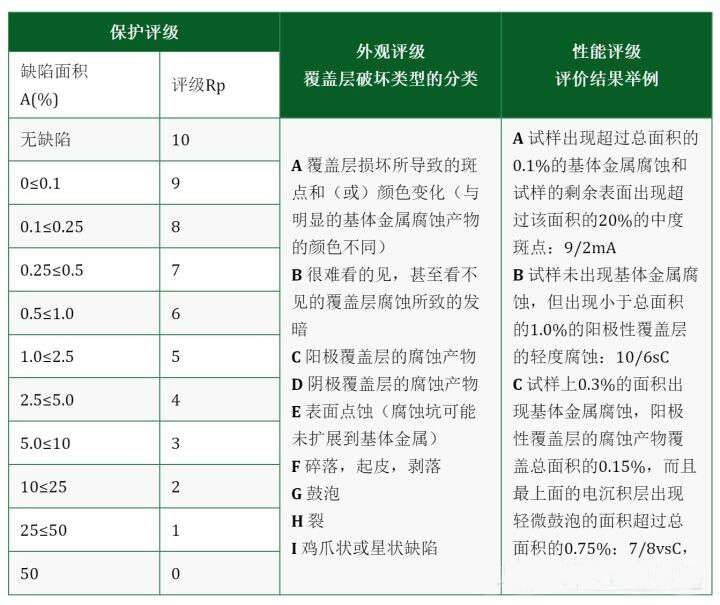

鹽霧測試等級判定標準
