金屬材料如何進行晶粒度檢測？

金屬材料的晶粒度檢測指標，可以依據國家標準GB 6394-2017中規定來測量晶粒度，其中測定晶粒度的方法有三種，即比較法，面積法和截線法等，而在生產金屬制品檢測中，我們常用比較法來測量晶粒度，今天我們就以比較法為例，為大家詳細的介紹一下金屬材料是如何檢測晶粒度指標的。

一、比較法關系

比較法是在倍顯微鏡下與標準評級圖對比來評定晶粒度的。標準圖是按單位面積內的平均晶粒數來分級的，晶粒度級別指數和平均晶粒數的關系為

式中N———放大100倍時每1m㎡面積內的晶粒數，晶粒越細，N越大，則G越大。

二、評級方法

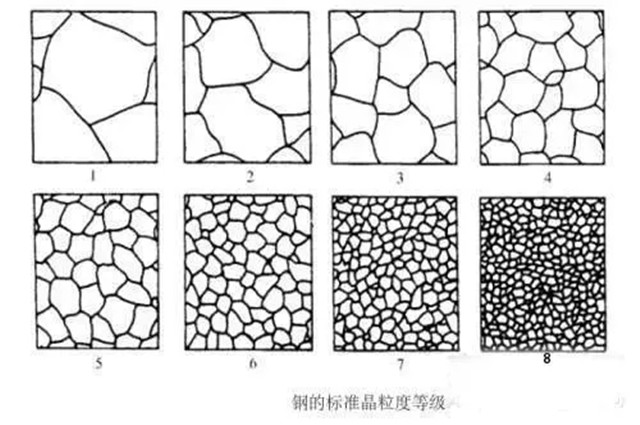

在GB 6394-2017中備有四個系列的標準評級圖，包括無孿晶晶粒(淺腐蝕)、有孿晶晶粒(淺腐蝕)，有孿晶晶粒〈深反差腐蝕)，鋼中奧氏體晶粒(滲碳法)。我們以無孿晶晶粒(淺腐蝕)的標準評級圖為例(0級、9級和10級未畫出)。具體如下圖所示

實際評定時應選用與被測晶粒形貌相似的標準評級圖，否則將引入視覺誤差。當晶粒尺寸過細或

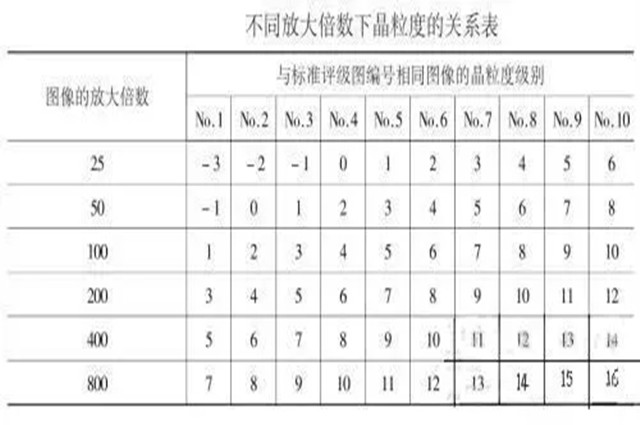

過粗，在100倍下超過了標準評級圖片所包括的范圍，可改用在其它放大倍數下參照同樣標準評定，再利用下表查出材料的實際晶粒度。

三、注意事項

1、評級時，一般在放大100倍的顯微鏡下，在每個試樣檢驗面上選擇三個或三個以上具有代表性的視場，對照標準評級圖進行評定。

2、若具有代表性的視場中，晶粒大小均勻，則用一個級別來表示該種晶粒。

3、若試樣中發現明顯的晶粒不均勻現象，則應當計算不同級別晶粒在視場中各占面積的百分比。

4、若占優勢的晶粒不低于視場面積的90%時，則只記錄一種晶粒的級別指數，否則應同時記錄兩種晶粒度及它們所占的面積，如6級70%-4級30%。

四、比較法總結

比較法檢測晶粒度簡單直觀，適用于檢測評定等軸晶粒的完全再結晶或鑄態的金屬材料。不過比較法檢測晶粒度精度較低，為了提高精度可把標準評級圖畫在透明紙上，再?gòu)?fù)在毛玻璃上與實際晶粒組織進行比較。

當然，金屬材料晶粒度檢測的方法除了比較法外，還有面積法(通過統計給定面積內晶粒數來測定晶粒度)和截點法(統計在給定長度測試線段上的晶界截點數測定晶粒度)。如果大家有興趣，具體操作方法可參看國家標準GB6394-2017的規定。
