分析銅離子加速鹽霧試驗與中性鹽霧試驗的區別？

鹽霧試驗是檢驗鍍層耐腐性的人工加速腐蝕試驗的主要方法之一，比較常用的試驗方法為中性鹽霧試驗，那銅離子加速鹽霧試驗與中性鹽霧試驗有什么區別？下面一起來了解下。

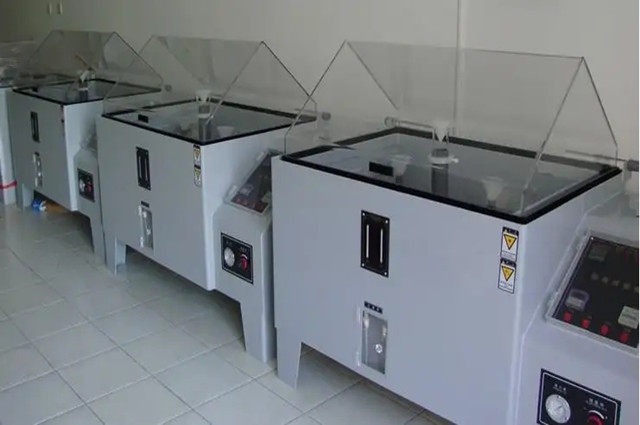

一、中性鹽霧試驗(NSS試驗)

試驗溶液的pH值應調整至使鹽霧箱收集的噴霧溶液的pH值在6.5～7.2之間。pH 值的測量應在25℃ ± 2℃用酸度計測量，也可用測量精度不大于0.3的密度pH試紙進行日常檢測。超出范圍時，可加入分析純HCl、NaOH或碳酸氫鈉來進行調整。

噴霧時溶液中二氧化碳損失可能導致PH值變化。應采取相應措施，例如，將溶液加熱到超過 35℃，才送入儀器或由新的沸騰水配制溶液，以降低溶液中的二氧化碳含量，可避免pH值的變化。

二、中性鹽霧試驗適用于：

———金屬及其合金；

———金屬覆蓋層(陽級性或陰級性)；

———轉化膜；

———陽級氧化膜；

———金屬基體上的涂層。

三、銅離子加速鹽霧試驗與中性鹽霧試驗的區別

一般鹽霧試驗采用百分之5的NaCl鹽水溶液，溶液PH值調在中性范圍(6～7)作為噴霧用的溶液。試驗溫度均取35℃，要求鹽霧的沉 降率在1～2ml/80cm·h之間。 試驗箱的溫度要求在(35±2)℃，濕度大于百分之95，降霧量為1～2mL/(h·cm2)，噴嘴壓力為78.5～137.3kPa(0.8～1.4kgf/cm2)。

銅加速乙酸鹽霧試驗，是一種快速鹽霧腐蝕試驗，試驗溫度為50℃，鹽溶液中加入少量銅鹽—CuCl，強烈誘發腐蝕。它的腐蝕速 度大約是NSS試驗的8倍。銅加速乙酸鹽霧試驗依照標準GB6460-89。 銅加速乙酸鹽霧試驗的實驗室溫度：50℃，壓力桶溫度：63℃，飽和空氣桶溫度55℃。

將NaCl溶于蒸餾水或去離子水中，其濃度 為50±5g/L;將溶液中加入CuCl(CuCl2•2H2O),其濃度為0.26±0.02g/L(即0.205±0.015g/L無水CuCl);在溶液中加入適量的 冰乙酸以保證試驗箱內鹽霧收集液的pH值為3.1～3.3。如噴霧前溶液的pH值為3.0～3.1，則收集液的pH值一般在3.1～3.3的范圍內。 用酸度計測量溶液的pH值，也可用經酸度計校對過的能讀出0.1pH值變化的密集的pH試紙作為日常檢測。溶液的pH值可用冰乙酸或氫 氧化鈉調整;為避免噴嘴堵塞，溶液在使用之前須過濾。

注意：在做鹽霧試驗的過程中，一定要做好鹽霧的回收工作，以防止鹽霧排除腐蝕試驗室，特別是CASS試驗的強度腐蝕液。

以上就是江蘇容大關于“銅離子加速鹽霧試驗與中性鹽霧試驗有什么區別?”的相關介紹，江蘇容大是具有CMA與CNAS雙重資質認可的第三方檢測機構，如需了解更多，歡迎來電咨詢，謝謝！
