SSC試驗(yàn)它常出現(xiàn)于鍋爐用鋼、黃銅、高強(qiáng)度鋁合金和不銹鋼中，凝汽器管、礦山用鋼索、送風(fēng)機(jī)、干燥機(jī)、飛機(jī)緊急剎車用高壓氣瓶?jī)?nèi)壁等所產(chǎn)生的應(yīng)力腐蝕也很顯著。

產(chǎn)生應(yīng)力腐蝕破裂的條件是敏感的金屬材料、特定的介質(zhì)環(huán)境，超過臨界值的拉伸應(yīng)力和一定作用時(shí)間。如海水中的奧氏體不銹鋼、硫化氫污染海水中的低合金鋼、氨污染海水中的銅合金等都常有應(yīng)力腐蝕現(xiàn)象。

SSC試驗(yàn)硫化物應(yīng)力腐蝕（Sulfide StressCorrosionCracking，SSCC或SSC）是應(yīng)力腐蝕（SCC）中的一個(gè)特殊類型，但與通常所說的應(yīng)力腐蝕有所區(qū)別，在通常所說的應(yīng)力腐蝕中，環(huán)境所起的作用是以陽極溶解為主，而SSC則是以陰極充氫為主。目前SSC機(jī)理尚未被完全揭示，但目前大多數(shù)學(xué)者傾向于這種開裂是由氫導(dǎo)致，并且硫離子或硫化氫對(duì)氫向材質(zhì)內(nèi)的擴(kuò)散有一定的促進(jìn)作用。在石油、天然氣（尤其是天然氣）長(zhǎng)輸管道中，高壓高強(qiáng)度管道的硫化物應(yīng)力腐蝕開裂會(huì)引發(fā)重大的安全事故，因此需要評(píng)價(jià)管線鋼的抗SSC性能，保證管道的安全。

高溫高壓SSC試驗(yàn)，即在做SSC試驗(yàn)過程中，模擬實(shí)際使用的環(huán)境，和通入硫化氫氣體的壓強(qiáng)，檢測(cè)材料抗高溫高壓H2S腐蝕能力。

試驗(yàn)方法及標(biāo)準(zhǔn)

溫度大于25°，壓力大于1MPa的H2S環(huán)境都可以做，其他條件可以按照普通SSC硫化氫條件來執(zhí)行。

NACE TM0177-2016：金屬在H2S環(huán)境中抗硫化物應(yīng)力開裂和應(yīng)力腐蝕。

NACE MR0175-2009：石油和天然氣工業(yè) 油、氣生產(chǎn)中含硫化氫(H2S)環(huán)境下使用的材料 耐裂化材料選擇的一般原則。

GB/T4157-2006：金屬在硫化氫環(huán)境中抗特殊形式環(huán)境開裂實(shí)驗(yàn)室試驗(yàn)。

ISO：石油和天然氣工業(yè) 油、氣生產(chǎn)中含硫化氫(H2S)環(huán)境下使用的材料耐裂化材料選擇的一般原則。

SY/T0599-2006：天然氣地面設(shè)施抗硫化物應(yīng)力開裂和抗應(yīng)力腐蝕開裂的金屬材料要求。

試驗(yàn)樣品要求

SSC試驗(yàn)制樣要求

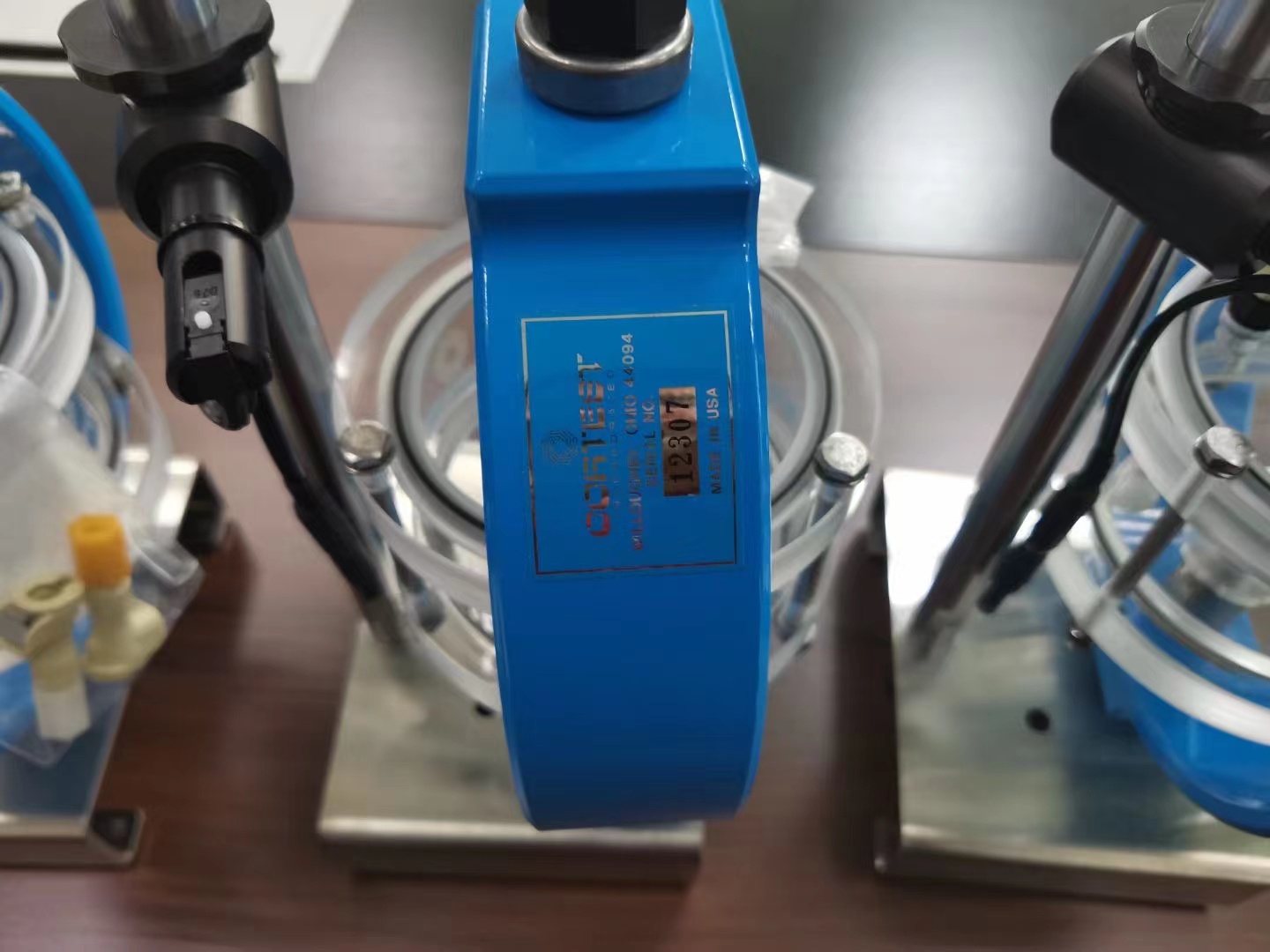

>>拉伸法：試樣長(zhǎng)度≥100mm，工作段應(yīng)長(zhǎng)25.4mm，直徑6.35±0.13mm。每組三個(gè)試樣

>>彎梁法：美標(biāo)（三點(diǎn)彎）：67.3mm*4.57mm*1.52mm國(guó)標(biāo)（兩點(diǎn)）：寬15-25mm，長(zhǎng)110mm-255mm，厚度要求0.8-1.8mm

>>C型法：外徑≥15.9mm國(guó)標(biāo)：外徑≥15mm具體參照?qǐng)D紙

>>雙懸臂梁：常規(guī)樣品≥101.6*25.4*9.35mm；薄樣品T≥4.76mm

>>四點(diǎn)彎：長(zhǎng)110mm-250mm，寬15mm-50mm，厚度客供（如5mm）
