管件中HIC和SSC實驗是什么？

大家常常遇到客戶發來單子上面會有材質的要求，比如NACE的要求，這種要求就是對材質有一個低硫磷的要求，那么對于這種要求常常會要求這種管件的原材料進行兩個相應的實驗為：HIC：抗氫致開裂實驗 SSC：抗硫化物應力腐蝕實驗，那么有這種要求的管件管道一般會用是石油相關管線鋼和壓力容器中通常要求都是比較嚴格的，那么我們今天就來講一下HIC：抗氫致開裂實驗 SSC：抗硫化物應力腐蝕實驗 這兩種實驗的方式方法。

抗氫致開裂試驗（HIC）是石油相關管線鋼和壓力容器鋼板的基本要求，試驗分為A溶液和B溶液，能夠在短時間內區別不同鋼試樣對HIC的敏感性，試驗時間為96小時。
試驗評價主要關注下面3個方面：裂紋敏感比值 CSR、裂紋長度比值CLR、裂紋厚度比值CTR常用標準為NACE MR 0284和GB/T 8650-2006，試驗中不加應力。如有特殊要求，還可根據標準NACE TM 0103-2003進行抗應力導向氫致開裂試驗。

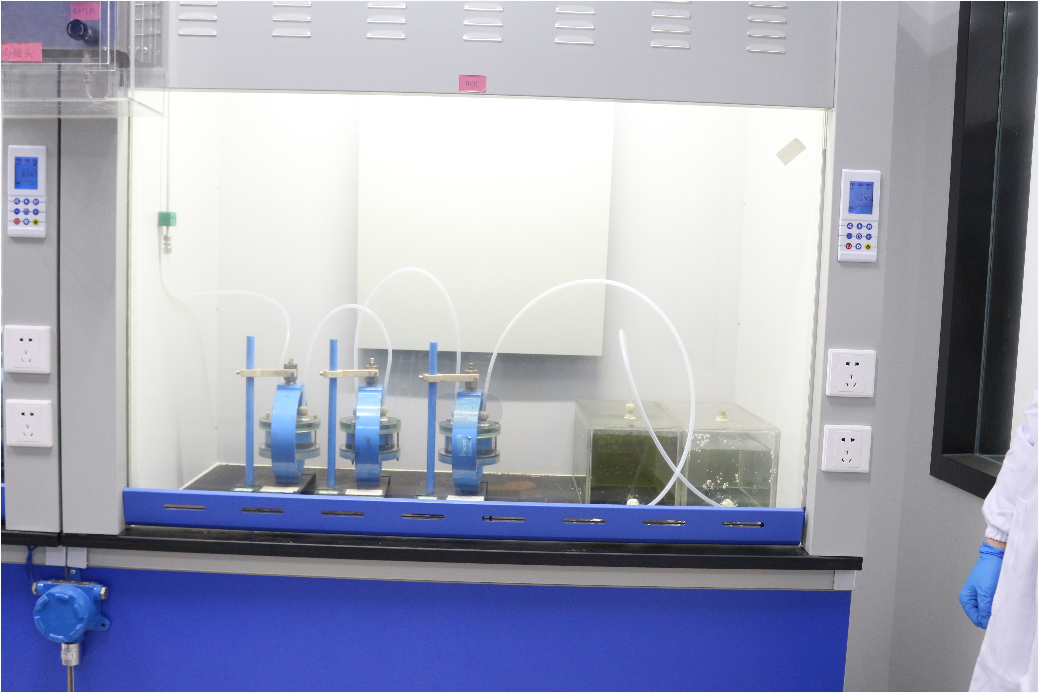

    抗硫化氫應力試驗（SSC）模擬油田開采、運輸中濕硫化氫對材料的腐蝕，在飽和硫化氫水溶液中對試樣施加應力，測試時間為720小時，溶液分為A溶液和B溶液。
根據應力方式可選擇1、拉伸試驗 2、彎梁試驗 3、C型環試驗 4、雙懸臂梁試驗
常用標準為：GB/T 4157-2005 NACE TM 0177-2005 ASTM G39-2005 ISO 15156-2007
還可進行高溫高壓硫化氫應力腐蝕試驗。

HIC主要有三個驗收指標，裂紋長度百分比:CLR,裂紋厚度百分比:CTR,裂紋敏感百分比:CSR,不需要加載力，試驗時間96H。

SSC主要考察有無斷裂或者裂紋，需要加載力，加載力有4種方式，常用的有A法拉伸和四點彎曲法，試驗時間720H
隨著高硫高酸原油加工量的增加，硫化氫對設備的腐蝕也愈加嚴重，已成為石化行業較為突出的問題，特別是SSC應力腐蝕開裂和HIC氫致開裂，所引起的事故都是突發的、災難性的。

涉及測試：HIC和SSC實驗
