ANSI/NACE TM0284-2016管道和壓力容器用鋼抗氫致開裂性能評價的試驗方法(HIC試驗)

1.1本標準建立了評估管道及壓力容器厚板抗HIC的試驗方法:氫致開裂是由于吸收含水硫化物腐蝕溶液中的氫而引起的。

1.1.1從鋼制品形式- -管子，厚板，管件和法蘭上抽取的試驗樣本的尺寸，數量，位置和取向已經提供了詳細信息。

1.1.2包括小直徑(管子公稱直徑[DN]50~150，名義管子尺寸[NPS]2~6)、薄壁(壁厚不超過6mm)的電阻焊管(ERW)以及無縫管進行試驗的特殊程序或要求。除非本標準中另有規定，從小直徑.薄壁管抽取的試驗樣本應與其它管材抽取的試驗樣本以同樣方式進行試驗。

1.2本試驗方法為將無應力試驗樣品暴露于三種標準試驗溶液的- -種中:試驗溶液A，其為一種酸化溶液，且包含在常溫、常壓下在采用H.S飽和過的蒸餾水或去離子水內溶解的氯化鈉(NaC)和醋酸(CH;COOH) :或試驗溶液B，其為-一種在常溫、常壓下采用H2S飽和的合成海水溶液:試驗溶液C，其為-種緩沖溶液，且包含在常溫、常壓下在采用含H2S和CO2的混合物氣體來飽和過的蒸餾水或去離子水內溶解的氯化鈉(NaC)和醋酸(CH2COOH) ，其能確保在范圍為0.001~1 bar得不同H2S分壓力下執行試驗。一段規定時間后，取出試驗樣品進行評估。

注:試驗時間不一定足夠到使每- -給定鋼種的開裂達到最大化，但已經證明對試驗目的來講已是足夠的。

1.3在用途適合性試驗中，選擇了適合于預期應用場合的試驗環境和氣體分壓力。

注:試驗條件沒有復制工況條件的所有方面，例如溫度,但是將足夠區分候選鋼的適用性.見章節8.1.5和相關注釋。

1.4本標準不包括認可或拒絕的準則。然而，指南見NACE MR0175/ISO015156，5第2部分，第8章和EFC(2) 16的附錄B.6

1.5為獲得附加信息，可在金相剖面和檢測之前使用自動超聲波檢測來評估在暴露試樣內是否存在HIC.附錄A (非強制性附錄)內提供了一種程序。

測試樣品：

管子，厚板，法蘭，管件取樣都有不同的大小。

測試溶液：

試驗溶液A的試劑應為:凈化用惰性氣體(氮氣、氬氣或其它無反應氣體)、HsS氣體、NaCl. CH;COOH及蒸餾或去離子水。試驗溶液B的試劑應是:凈化用惰性氣體、H2S氣體及合成海水。

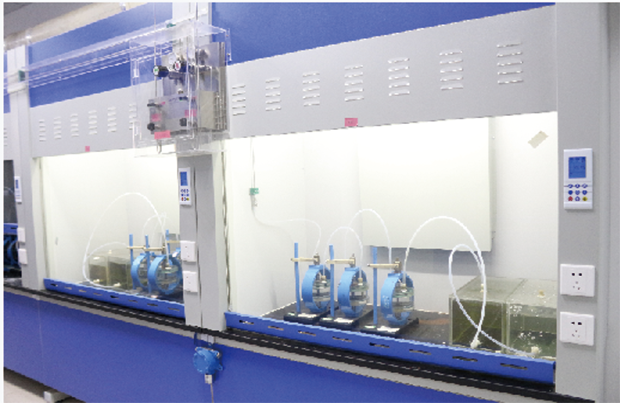

測試儀器：
