容大客戶服務(wù)熱線
17766358885
氫致開(kāi)裂HIC試驗(yàn)的溶液、試驗(yàn)周期、裂紋指標(biāo)——容大檢測(cè)
發(fā)布時(shí)間：2024-11-15 來(lái)源：容大檢測(cè) 瀏覽量：561次
導(dǎo)讀：氫致開(kāi)裂HIC試驗(yàn)|氫致開(kāi)裂HIC測(cè)試|氫致開(kāi)裂HIC檢測(cè)-容大檢測(cè)
HIC試驗(yàn)全稱抗氫致開(kāi)裂試驗(yàn)，英文名為HydrogenInduced Cracking Test
HIC是指鋼板HIC試驗(yàn),就是抗氫致開(kāi)裂試驗(yàn)。適用于在酸性環(huán)境下使用。
為氫原子擴(kuò)散進(jìn)不銹鋼板材中并在陷阱處結(jié)合氫原子（有害氣體）時(shí)要導(dǎo)致的在合金鋼和鐵素體不銹鋼中的平面設(shè)計(jì)圖裂縫。
簡(jiǎn)述
氯化氫是石油和天然氣中具腐蝕作用的傷害化學(xué)物質(zhì)之一，在天然氣運(yùn)送整個(gè)過(guò)程中，氯化氫對(duì)運(yùn)送管路的晶間腐蝕占挺大占比。在濕氯化氫地理環(huán)境中運(yùn)用時(shí)，能導(dǎo)致合金鋼內(nèi)部出現(xiàn)氫鼓泡（HB）、氫致開(kāi)裂（HIC試驗(yàn)）和應(yīng)力場(chǎng)主導(dǎo)性的氫致開(kāi)裂（SOHIC）。管材在含氯化氫等酸堿度地理環(huán)境中，因腐蝕導(dǎo)致的氫侵入鋼內(nèi)而導(dǎo)致的裂縫變?yōu)闅渲麻_(kāi)裂（HIC試驗(yàn)）。
圖 用于計(jì)算CSR、CLR、CTR的試樣及裂紋尺寸

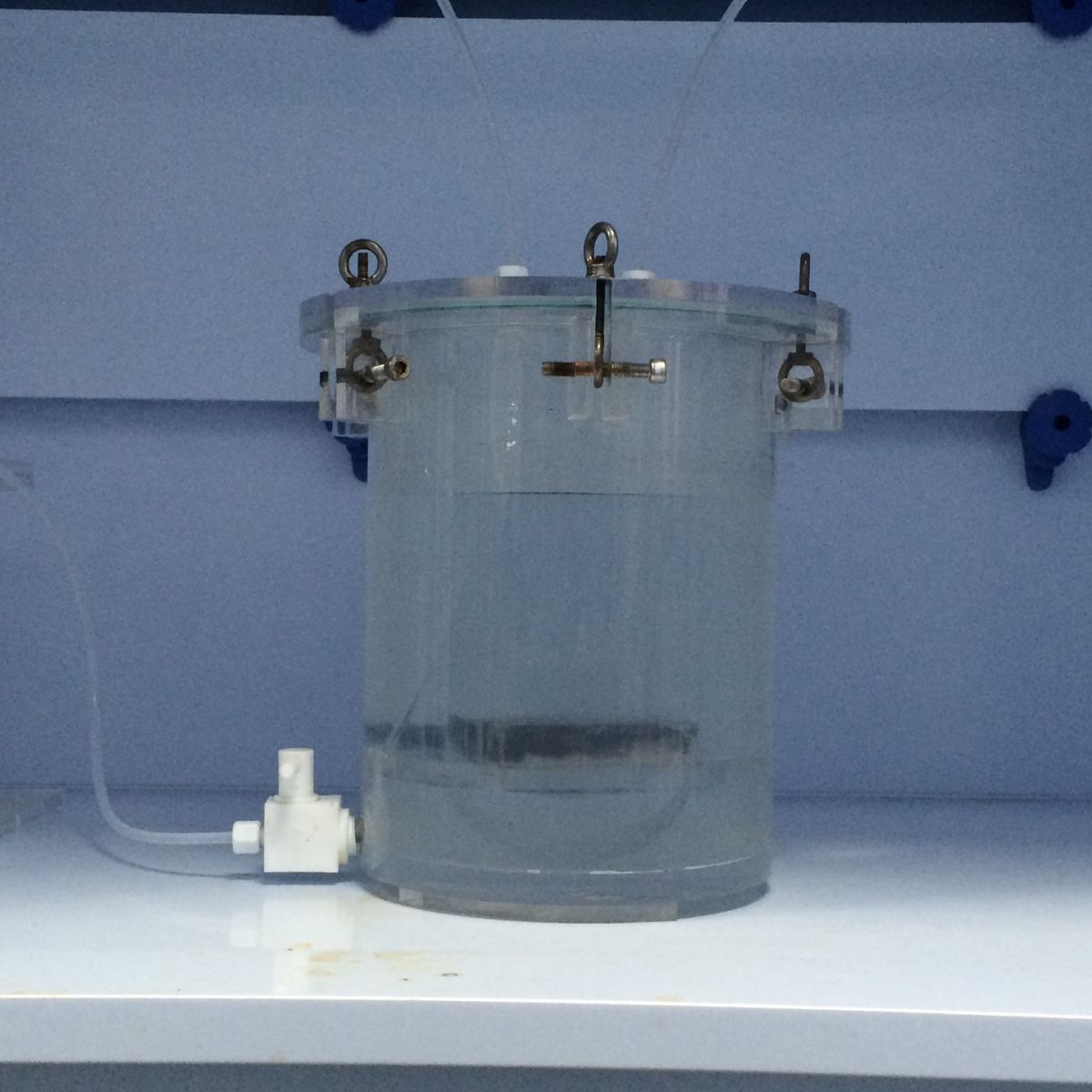

參考NACE TM 0284-2016，Test method - Evaluation of pipeline and pressure vessel steels for resistance to Hydrogen Induced Cracking(管線鋼和壓力容器鋼抗氫致開(kāi)裂評(píng)定方法），標(biāo)準(zhǔn)中給出了3種實(shí)驗(yàn)溶液，分別是：
溶液A：常溫常壓下，含飽和硫化氫（H2S），氯化鈉（NaCl）和乙酸（冰醋酸，CH3COOH）的蒸餾水或去離子水溶液；
溶液B：常溫常壓下，含飽和硫化氫（H2S），人工海水；
溶液C：常溫常壓下，含飽和硫化氫（H2S）和二氧化碳（CO2）混合氣，氯化鈉（NaCl）和乙酸鈉（CH3COONa）的蒸餾水或去離子水溶液；其中，硫化氫（H2S）分壓范圍為0.001Bar~1Bar；
實(shí)驗(yàn)周期的確定
對(duì)溶液A或溶液B，實(shí)驗(yàn)周期是96小時(shí)；
對(duì)溶液C，根據(jù)硫化氫（H2S）分壓的不同（表3），確定不同的實(shí)驗(yàn)周期，包括96小時(shí)（4天）、336小時(shí)（14天）、720小時(shí)（30天）、2160小時(shí)（90天）。
裂紋評(píng)價(jià)的幾個(gè)指標(biāo)：
CLR（Crack length ratio)：裂紋長(zhǎng)度率； CTR（Crack thickness ratio）：裂紋厚度率； CSR（Crack sensitivity ratio）：裂紋敏感率； CAR（Crack area ratio）：裂紋面積率。
標(biāo)簽：
蘇公網(wǎng)安備 32020502000190號(hào)
