分析聲測管超聲波無損檢測在樁基的三個應用

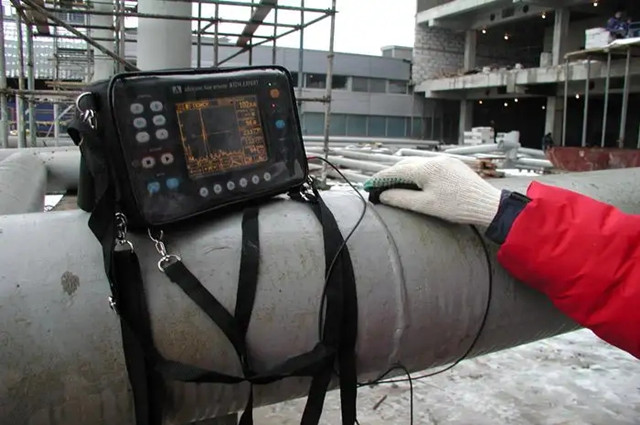

超聲波探傷，就是通過超聲波與試件相互作用，就 反射、透射和散射的波進行研究，對試件進行缺陷檢測、幾 何特性測量、組織結構和力學性能變化的檢測和表征，并進 而對其特定應用性進行評價的技術。聲測管超聲波無損檢測主要應用在樁基以下三個方面：

一、超聲波無損檢測技術對成孔質量的檢測

在樁基工程的施工過程中鉆孔灌注樁的成孔質量直接 影響著混凝土灌注樁的施工質量。如果鉆取的樁基孔徑小于設計值，就容易造成樁基的承載能力不滿足設計要求;若鉆取的樁基孔徑大于設計值這樣就可能造成樁基的多余的承載能力，增加工程造價;若鉆取的孔徑走向發生傾斜，則會對樁基的承載能力產生較大程度的降低。因此鉆孔的直徑大小、傾斜度等與樁基的施工質量有直接的影響。此外影響成 孔質量的因素還包括鉆孔的位置、鉆孔深度、垂直度等。

二、超聲波無損檢測技術對樁基承載力的檢測

超聲波無損檢測技術對樁基工程承載力的檢測主要是通過高應變法來進行的，其原理主要是利用重量為單樁預估極限承載力 1%的鑄鋼或者是重錘在距樁基的頂部一定高度處自由下落，在樁基的頂部施以豎向的沖擊力，致使樁基與土體之間產生一定大小的相對位移，樁基的側向阻力與樁尖土體的阻力得到相應的發揮，然后再用儀器在樁基的頂部接收信號，根據接收的信號來評判樁基的承載力是否符合樁基 規范的要求。此外還可以檢測樁基是否完整。

三、超聲波無損檢測技術對樁基完整性的檢測

在對樁基完整性的檢測中，低應變動測技術是應用最多 的一種方法，這種方法主要是通過對樁基頂部施加較低的振動能量，從而引起樁基樁身及周邊土體的共振，當土體共振時，利用適當的儀器和設備對樁基頂部的振動波進行檢測， 同時利用超聲波振動原理及阻抗理論對超聲波所反射的數據參數進行分析和計算，以此來判斷樁基整體的施工質量及樁基的完整性。

在對樁基的完整性進行檢測時，還可以使用超聲波透射法完成。超聲波透射法主要是利用超聲波在混凝土中的傳導聲學理論，對所傳播的聲波參數進行檢測，例如：對樁基聲波傳導中的聲速、波幅、頻率進行檢測，以分辨它們的變化及聲波的傳導狀態，準確地分析出樁基中混凝土的完整性、 連續性及斷層部分。利用超聲波透射法可以準確地判斷出樁基缺陷部位及大小狀態等因素，從而判斷樁基的質量。
