鍛造流線也稱流紋，在鍛造時，金屬的脆性雜質被打碎，順著金屬主要伸長方向呈碎粒狀或鏈狀分布；塑性雜質隨著金屬變形沿主要伸長方向呈帶狀分布，這樣熱鍛后的金屬組織就具有一定的方向性。流線分布可根據鍛造工藝改進進行優化，良好的流線可以使鍛件機械性能更好。相反，如果流線有重大缺陷，如亂流穿流金屬流線亂等現象出現，會影響的鍛件力學性能。

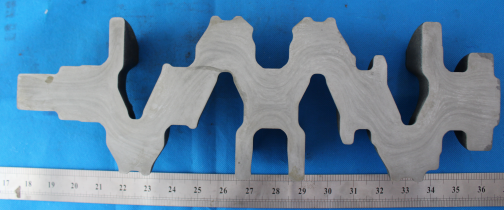

       鍛造流線使金屬性能呈現異向性；沿著流線方向(縱向)抗拉強度較高，而垂直于流線方向(橫向)抗拉強度較低。生產中若能利用流線組織縱向強度高的特點，使鍛件中的流線組織連續分布并且與其受拉力方向一致，則會顯著提高零件的承載能力。例如，吊鉤采用彎曲工序成形時，就能使流線方向與吊鉤受力方向一致，從而可提高吊鉤承受拉伸載荷的能力。鍛壓成形的曲軸中，其流線的分布是合理的；若采用棒料直接用切削加工方法制造螺釘，螺釘質量不好，壽命低；而用局部鐓粗的方法制造的螺釘，質量好，壽命長。又如曲軸采用全流線鍛造方法，使流線沿曲軸外形連續分布，提高了使用壽命，降低了材料消耗。
