純鋁-純銅電偶腐蝕試驗(yàn)的方法

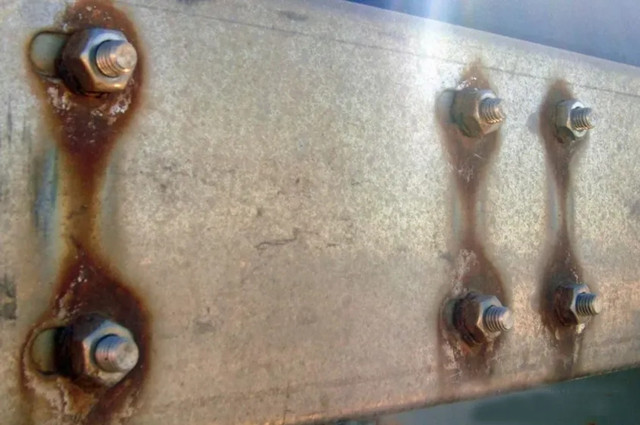

電偶腐蝕：當(dāng)一種不太活波的金屬(陰極)和一種比較活潑的金屬(陽(yáng)極)在電解質(zhì)溶液中接觸時(shí)，因構(gòu)成 腐蝕原電池而引發(fā)電流，從而造成（主要是陽(yáng)極金屬）電偶腐蝕。電偶腐蝕也稱(chēng)雙金屬腐蝕或金屬接觸腐蝕，電偶腐蝕首先取決于異種金屬之間的電極電位差。這一電位指的是兩種金屬分別在電解質(zhì)溶液(腐蝕介質(zhì))中的實(shí)際電位。通常在手冊(cè)、資料中能找到的是各種金屬、合金在特定的介質(zhì)中按腐蝕電位高低排列的電位順序表，稱(chēng)作電偶序。在其它條件不變的情況下，它們之間的電位差愈大，腐蝕初始驅(qū)動(dòng)力愈大。

影響電偶腐蝕試驗(yàn)的因素還有介質(zhì)導(dǎo)電性、極化性及面積比。面積比是指陰、陽(yáng)極面積比，比值愈大，即大陰極小陽(yáng)極組成的電偶，其陽(yáng)極腐蝕電流密度愈大，腐蝕愈嚴(yán)重。在腐蝕電偶的陽(yáng)極區(qū)有涂層時(shí)也會(huì)出現(xiàn)大陰極小陽(yáng)極的情況，結(jié)果造成極嚴(yán)重的局部腐蝕而迅速穿孔。

（1）儀器與藥品：

恒電位儀一臺(tái)；飽和甘汞電極一支；純鋁、 純銅試件若干；氯化鈉水溶液(3%) 300mL；試件處理用品若干；

（2）操作步驟：

（a）準(zhǔn)備好待測(cè)試件，分別進(jìn)行打磨，測(cè)量尺寸，分別用丙酮和乙醇擦洗以清除表面的油脂，待用。安裝到夾具上；

（b）將鋁與銅所組成的電偶對(duì)安裝于盛有3%NaCL的適量水溶液的燒杯中，電偶對(duì)的時(shí)間盡量靠近，把甘汞電極安裝于兩個(gè)試件之間，便于測(cè)量耦合前后的各電位值；

（c）連接好試驗(yàn)線(xiàn)路，黑色、藍(lán)色線(xiàn)(黑色護(hù)套夾)接一個(gè)研究電極(工作電極)，黃色線(xiàn)(紅色護(hù)套夾)接參比電極。另一個(gè)研究電極接在恒電位儀后面的黑色接線(xiàn)柱上；

（d）將恒電位儀開(kāi)關(guān)打至“通”，觀察電偶電流Ig 隨時(shí)間的變化情況。當(dāng)測(cè)量選擇開(kāi)關(guān)置于“電流"檔，讀數(shù)為兩偶對(duì)電極處于短路狀態(tài)下的電偶電流，讀數(shù)為正表示研究電極引線(xiàn)所接的電偶為陽(yáng)極，黑色接線(xiàn)柱( 接地線(xiàn))連接的電偶為陰極，電流由電偶I流向電偶II，負(fù)電流則與此相反。當(dāng)測(cè)量選擇開(kāi)關(guān)置于“參比”檔后，顯示電位為參比電極相對(duì)于電偶對(duì)的混合電位即電偶電位。在起始五分鐘之內(nèi)，每分鐘記錄一次Ig值，接著改為三分鐘記錄一-次Ig值，直到電流比較穩(wěn)定時(shí)(10個(gè)數(shù)據(jù)左右)。同時(shí)測(cè)定電偶電極相對(duì)于甘汞電極的電位；

（3）數(shù)據(jù)記錄及結(jié)果處理

純銅-碳鋼電偶腐蝕試驗(yàn)方法：試驗(yàn)儀器與藥品及操作步驟與純鋁--純銅電偶腐蝕試驗(yàn)方法相同；

碳鋼--純鋁電偶腐蝕試驗(yàn)方法：試驗(yàn)儀器與藥品及操作步驟與純鋁一純銅電偶腐蝕試驗(yàn)方法相同；
