共析鋼加熱保溫并完全奧氏體化后緩慢冷卻，在稍低于A1溫度下發(fā)生共析分解，其產(chǎn)物為α與Fe3C 的混合物，由于顯微鏡下圖象狀似珠母，被稱為pearlite，譯名珠光體。
珠光體是鐵素體和滲碳體的機(jī)械混合物，它是鋼的共析轉(zhuǎn)變產(chǎn)物，其形態(tài)是鐵素體和滲碳體彼此相間形如指紋，呈層狀排列。按碳化物分布形態(tài)又可分為片狀珠光體和球狀珠光體二種。

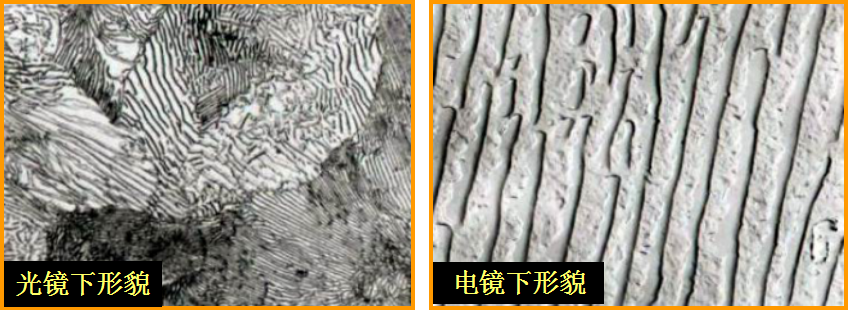

其形態(tài)為鐵素體薄層和滲碳體薄層交替重疊的層狀復(fù)相物，也稱片狀珠光體。片狀珠光體又可分為粗片狀、中片狀和細(xì)片狀三種（珠光體、索氏體、屈氏體）
1）珠光體的片間距離取決于奧氏體分解時(shí)的過冷度。過冷度越大，所形成的珠光體片 間距離越小

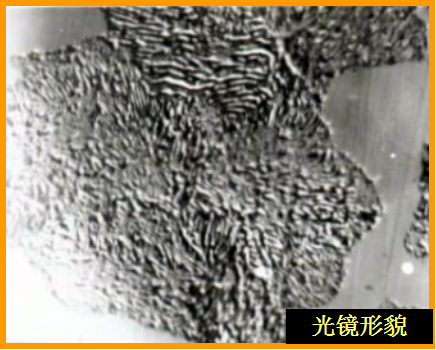

2）在A1~650℃形成的珠光體片層較厚，在金相顯微鏡下放大400倍以上可分辨出平 行的寬條鐵素體和細(xì)條滲碳體，稱為粗珠光體、片狀珠光體，簡(jiǎn)稱珠光體

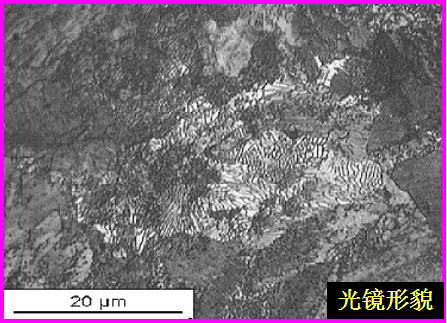

3）在650~600℃形成的珠光體用金相顯微鏡放大500倍，從珠光體的滲碳體上僅看到 一條黑線，只有放大1000倍才能分辨的片層，稱為索氏體

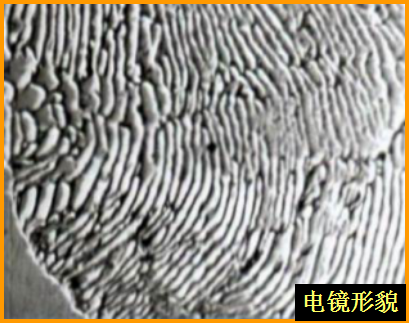

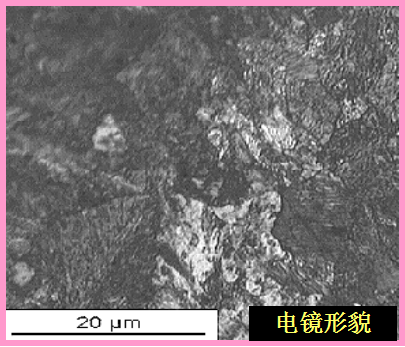

4）在600~550℃形成的珠光體用金相顯微鏡放大500倍，不能分辨珠光體片層，僅看 到黑色的球團(tuán)狀組織，只有用電子顯微鏡放大10000倍才能分辨的片層稱為屈氏體。
在鐵素體基體上彌散分布粒狀滲碳體的組織，稱為“粒狀珠光體”或“球狀珠光體”，一般是經(jīng)過球化退火或淬火后經(jīng)中、高溫回火而得到的。
珠光體檢驗(yàn)標(biāo)準(zhǔn)
JB/T 2798-1999 鐵基粉末冶金燒結(jié)制品金相標(biāo)準(zhǔn)
GB/T 1298-2008 碳素工具鋼
ASTM A 686-92 碳素工具鋼的標(biāo)準(zhǔn)規(guī)范
GB/T 1299-2000 工模具鋼
ASTM A 681-08 工具鋼合金的標(biāo)準(zhǔn)規(guī)范
YB/T 169-2014 高碳鋼盤條索氏體含量金相檢測(cè)方法
DL/T 674-1999 火電廠用20號(hào)鋼珠光體球化評(píng)級(jí)標(biāo)準(zhǔn)
DL/T 787-2001 火力發(fā)電廠用15CrMo鋼珠光體球化評(píng)級(jí)標(biāo)準(zhǔn)
JB/T 9205-2008 珠光體球墨鑄鐵零件感應(yīng)淬火金相檢驗(yàn)
珠光體照片
珠光體性能
珠光體的性能介于鐵素體和滲碳體之間，強(qiáng)韌性較好。其抗拉強(qiáng)度為750 ~900MPa，180 ~280HBS，伸長率為20 ~25%，沖擊功為24 ~32J。力學(xué)性能介于鐵素體與滲碳體之間，強(qiáng)度較高，硬度適中，塑性和韌性較好σb=770MPa，180HBS，δ=20%~35%，AKU=24~32J)。
珠光體的綜合力學(xué)性能比單獨(dú)的鐵素體或滲碳體都好。珠光體的機(jī)械性能介于鐵素體和滲碳體之間，強(qiáng)度、硬度適中，并不脆，這是因?yàn)橹楣怏w中的滲碳體量比鐵素體量少得多的緣故。
容大檢測(cè)實(shí)驗(yàn)室
標(biāo)簽： 金相分析
容大客戶服務(wù)熱線
17766358885
蘇公網(wǎng)安備 32020502000190號(hào) 技術(shù)支持：迅誠科技
