鐵素體是碳溶解在α-Fe中的間隙固溶體，常用符號F表示。具有體心立方晶格，其溶碳能力很低，常溫下僅能溶解為0.0008%的碳，在727℃時最大的溶碳能力為0.02%.稱為鐵素體或α固溶體，用α或F表示。
鐵素體是鋼中最常見的組織形態(tài)之一，一般可以分為六類：晶界鐵素體、魏氏鐵素體側(cè)片、魏氏鐵素體鋸齒，晶內(nèi)鐵素體、晶內(nèi)魏氏體和塊狀鐵素體。
鐵素體是從高溫奧氏體轉(zhuǎn)變產(chǎn)物，根據(jù)其形態(tài)，也可以分為網(wǎng)狀鐵素體、塊狀鐵素體、彌散點狀及針狀鐵素體。
鐵素體測試標準
GB/T 13305 不銹鋼中α-相面積含量金相測定法；
ASTM E562 用系統(tǒng)人工點計數(shù)法測定體積分數(shù)的試驗方法。
鐵素體組織形態(tài)
一.網(wǎng)狀鐵素體
鐵素體因其成網(wǎng)狀（或稱網(wǎng)絡(luò)狀）、近似網(wǎng)狀而得名，分布于沿奧氏體晶界。
在亞共析鋼中，過冷奧氏體轉(zhuǎn)變首先從先共析鐵素體轉(zhuǎn)變開始。當(dāng)鐵素體數(shù)量不多（如碳含量較高的亞共析鋼）或冷卻速度較快時，都容易形成網(wǎng)狀；當(dāng)鐵素體的數(shù)量太少時，可能看不出有呈網(wǎng)狀的特征。

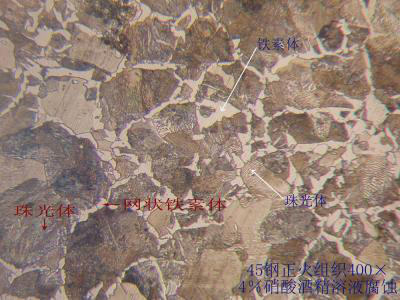

圖1是45鋼正火時冷卻速度較快而形成的網(wǎng)狀鐵素體，白色網(wǎng)狀物即為網(wǎng)狀鐵素體。
二.塊狀鐵素體
鐵素體成塊狀而均勻分布于晶內(nèi)。當(dāng)鐵素體數(shù)量很多時，晶內(nèi)的塊狀鐵素體與晶界的網(wǎng)狀鐵素體連成一片，無法分清晶內(nèi)與晶界，此時看到將時大量的且不規(guī)則的鐵素體晶粒，在亞共析鋼的正火和退火中比較常見。

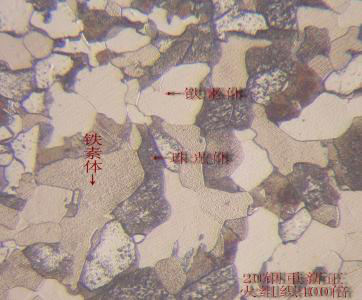

圖2為20鋼正火組織，其中白色塊狀為鐵素體
鐵素體組織形態(tài)
三.彌散分布的點狀、顆粒狀鐵素體
此類鐵素體常見于調(diào)質(zhì)加熱不足的組織中，由于加熱不足，鐵素體未完全溶進奧氏體，在冷卻時得以保留下來而形成點狀或顆粒狀。圖3中的白色顆粒狀即為此類鐵素體，當(dāng)加熱溫度嚴重不足時，可看到大量塊狀的鐵素體，此時結(jié)合基體組織可以進行判定。
四.針狀鐵素體（魏氏組織）
鐵素體呈針狀，從晶界開始，向晶內(nèi)延伸。一般都伴有網(wǎng)狀鐵素體存在。有的針狀鐵素體由晶界向晶粒內(nèi)部長大，與網(wǎng)狀鐵素體相連；有的針狀鐵素體則未與網(wǎng)狀鐵素體相連。此類鐵素體一般出現(xiàn)在鑄件、鍛件、焊縫熱影響區(qū)，熱處理后出現(xiàn)這類組織表明加熱溫度過高。

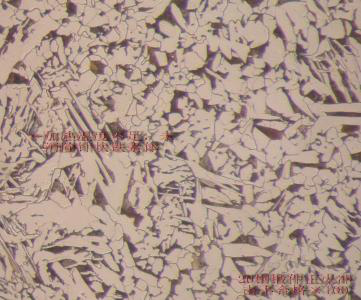

圖3為20鋼鍛件正火加熱不足組織，因為加熱不足，未完全消除針狀鐵素體，所以性能不合格。
圖3 針狀鐵素體
容大檢測實驗室
標簽： 金相分析
容大客戶服務(wù)熱線
17766358885
蘇公網(wǎng)安備 32020502000190號 技術(shù)支持：迅誠科技
