檢測(cè)項(xiàng)目 TEST ITEMS

腐蝕試驗(yàn)

應(yīng)力腐蝕試驗(yàn) 氫致開(kāi)裂試驗(yàn) 晶間腐蝕試驗(yàn) 鹽霧腐蝕試驗(yàn) 氣體腐蝕試驗(yàn) 全面腐蝕局部腐蝕模擬工況腐蝕試驗(yàn) 點(diǎn)腐蝕試驗(yàn) 縫隙腐蝕氫剝離試驗(yàn) 黃銅耐脫鋅腐蝕試驗(yàn) 電化學(xué)腐蝕試驗(yàn)

可靠性試驗(yàn) 鍍層測(cè)試閥門檢測(cè)

逸散性試驗(yàn) API 622試驗(yàn) 閥門成分檢測(cè) 閥門腐蝕試驗(yàn) 焊接工藝評(píng)定 3.2證書

金相分析

晶粒度檢測(cè) 低倍組織非金屬夾雜顯微組織宏觀金相現(xiàn)場(chǎng)金相覆膜金相珠光體鍛造流線滲碳層鐵素體金屬金相分析

成分分析

金屬成分分析礦物成分分析腐蝕物成分分析氣體成分分析未知物成分分析高分子成分分析配方分析純度分析

力學(xué)試驗(yàn)

拉伸試驗(yàn) 硬度試驗(yàn) 彎曲試驗(yàn) 沖擊試驗(yàn) 疲勞試驗(yàn) 防水防塵管件類檢測(cè) 鋼絲繩/鋼絞線檢測(cè) 焊接件檢測(cè) 承載試驗(yàn) 緊固件測(cè)試鍍層檢測(cè)

失效分析

腐蝕失效分析磨損失效分析斷裂失效分析變形失效分析

無(wú)損探傷

X射線探傷超聲波探傷磁粉探傷滲透探傷

材料腐蝕測(cè)試系統(tǒng)

應(yīng)力環(huán)測(cè)試系統(tǒng) 高壓釜測(cè)試系統(tǒng) 慢應(yīng)變速率應(yīng)力腐蝕試驗(yàn)機(jī) 應(yīng)力腐蝕疲勞試驗(yàn)機(jī) 多相流測(cè)試系統(tǒng) RTL循環(huán)測(cè)試回路定制設(shè)備高溫高壓電化學(xué)及腐蝕速率腐蝕監(jiān)測(cè)系統(tǒng)

檢驗(yàn)服務(wù)

不銹鋼金相檢驗(yàn)

檢測(cè)目的： 檢測(cè)不銹鋼金相組織結(jié)構(gòu)

檢測(cè)范圍： 石油管道，鍋爐，液化氣罐等壓力容器，金屬等制品

申請(qǐng)檢測(cè)

項(xiàng)目介紹試驗(yàn)方法及標(biāo)準(zhǔn) 不銹鋼金相組織鋼鐵金相檢驗(yàn) 容大檢測(cè)實(shí)驗(yàn)室

在空氣中或化學(xué)腐蝕介質(zhì)中能夠抵抗腐蝕、有較高穩(wěn)定性的一種高合金鋼，不銹鋼耐腐蝕性能好、具有美觀的表面，不必經(jīng)過(guò)鍍色等表面處理，而發(fā)揮不銹鋼所固有的表面性能,使用于多方面的一種鋼鐵。

從金相學(xué)角度分析，因?yàn)椴讳P鋼含有較高的鉻，鉻在表面形成很薄的鉻膜，這個(gè)膜隔離開(kāi)侵入鋼內(nèi)的氧氣，從而起耐腐蝕的作用。

以金相組織的分類：

①．奧氏體不銹鋼（200系、300系）

②．鐵素體不銹鋼（430、446等）

③．馬氏體不銹鋼（410系、420系以及440C系）

④．雙相不銹鋼（Cr18、Cr23、Cr22和Cr25 ）

⑤．沉淀硬化不銹鋼

試驗(yàn)方法及標(biāo)準(zhǔn)

非金屬夾雜物： GB/T 10561、ASTM E45

晶粒度： GB/T 6394 、ASTM E112

F含量： GB/T 13305-2008

F-A雙相不銹鋼中σ脆性相的析出檢驗(yàn)： ASTM A923

鐵素體晶粒度測(cè)定： GB/T 4335-1984

鋼的低倍組織及缺陷酸蝕檢驗(yàn)法： GB/T 226-1991

不銹鋼金相組織

鐵素體不銹鋼：

鐵素體不銹鋼經(jīng)900℃保溫并空冷后顯微組織為F及沿軋制方向分布的碳化物；經(jīng)1200℃加熱并水淬后得到顯微組織為Fδ+M。一般含碳量低，含Cr量偏高時(shí)（如Cr17，見(jiàn)圖1）鋼的顯微組織為F 。

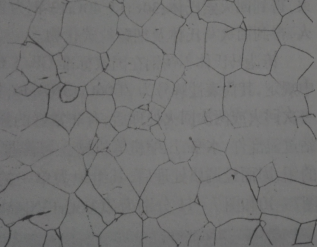

圖1 Cr17鋼的淬火組織

馬氏體不銹鋼

馬氏體不銹鋼退火組織為F和碳化物，碳化物一般呈網(wǎng)狀沿F晶界分布（圖2），使鋼的耐蝕性和強(qiáng)度較差，因此要經(jīng)過(guò)調(diào)質(zhì)處理。

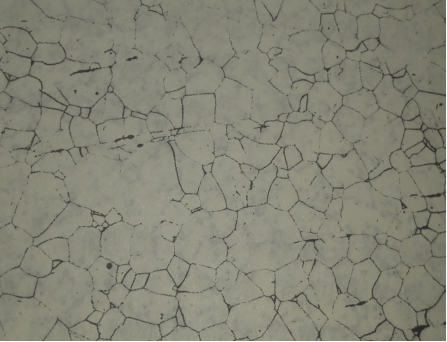

圖2 Cr13型鋼退火組織 500 ×

12Cr13、20Cr13鋼淬火溫度為1000-1050，淬火后，20Cr13鋼組織為針狀M（圖3）。

圖3 20Cr13鋼退火組織500 ×

奧氏體不銹鋼

奧氏體不銹鋼基體以面心立方結(jié)構(gòu)的奧氏體為主，無(wú)磁性。一般含Cr：16-25% ，Ni：7-20% ，經(jīng)適當(dāng)熱處理后，在室溫下得到單一A，如圖4為奧氏體不銹鋼。

圖4. 18-8型不銹鋼組織 170 ×

奧氏體-鐵素體雙相不銹鋼

基體為A+F，有磁性。

這類鋼因擴(kuò)大γ區(qū)和穩(wěn)定奧氏體元素的作用程度，不足以使鋼在常溫或很高的溫度下具有純奧氏體組織，因此為奧氏體－鐵素體兩相組織，其鐵素體量也因成分及加熱溫度不同而可在較大的范圍內(nèi)變化。

鋼鐵金相檢驗(yàn)

鋼鐵材料金相組織及組織結(jié)構(gòu)、夾雜物含量、硬化層（滲碳、滲氮、碳氮共滲、淬火），表面的劃傷、折疊等缺陷都會(huì)對(duì)鋼鐵材料性能產(chǎn)生很大的影響。因此，需要通過(guò)金相分析方法，對(duì)鋼鐵材料進(jìn)行檢測(cè)，從而判斷各種加工工藝對(duì)其性能的影響。

鋼鐵材料金相檢驗(yàn)的主要內(nèi)容包括：

①對(duì)石墨形態(tài)、大小和分布的分析；

②對(duì)基體中各種組織組成物形態(tài)、分布和數(shù)量及其相互影響的分析；

③對(duì)鑄造、熱處理及其他工藝因素所引起的缺陷的判別和分析；

④對(duì)鋼鐵斷口的宏觀和微觀分析；

⑤對(duì)鋼鐵的成分、組織、性能和生產(chǎn)工藝的綜合分析。

容大檢測(cè)實(shí)驗(yàn)室

標(biāo)簽：金相分析

上一篇：沒(méi)有啦！

下一篇：沒(méi)有啦！

申請(qǐng)檢測(cè)

最近中文字幕高清中文,爽爽爽影院_日韩电影在线

不銹鋼金相檢驗(yàn)
