塑料應力開裂：

       由低于塑料短時機械強度的各種應力引起的塑料內部或外部的開裂。

       這類開裂常常受塑料所處環境的影響而加速發展，存在與外部或內部的應力或兩種應力的共同作用可以引起開裂。由細小裂紋構成的網絡狀的開裂又稱龜裂。

       塑料應力開裂破損

       本試驗中凡能用眼睛觀察到的裂紋均可認為是應力開裂破損，簡稱試樣破損。刻痕的延伸不應視為試樣破損。

GB/T 1842-2008    塑料 聚乙烯環境應力開裂試驗方法

GB/T 1842-2008    塑料 聚乙烯環境應力開裂試驗步驟

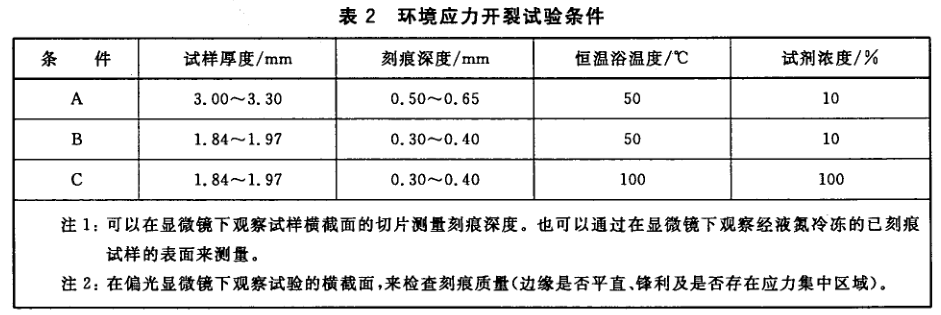

1、本方法的實驗條件見表2.密度小于或等于925kg/m3的聚乙烯選擇條件A，密度大于925kg/m3的聚乙烯選擇條件B。對于部分密度大于940kg/m3的聚乙烯選擇條件C。

2、對試樣進行刻痕，刻痕深度符合標2要求。

3、將10個刻痕面向上的試樣放在試樣彎曲裝置上，在平臺鉗、平板壓床或其他適當的工具上合攏彎曲裝置，整個操作過程在30s內完成。用試樣轉移工具把已彎曲好的試樣轉移到試樣保持架中，并使試樣兩端緊貼試樣保持架底部。

4、試樣保持架需在10min內放入已盛有預熱到規定溫度試劑的試管內，試劑液面應高于保持架約10mm。用包有鋁箔的塞子塞緊試管，迅速放入已達到溫度要求的恒溫浴槽中，并開始計時。在操作過程中刻痕不應與試管壁接觸。

5、按下列觀察時間檢查試樣并記錄試樣破損數目及相應的破損時間。

      0.1h，0.25h，0.5h，1.0h，1.5h，2h，3h，4h，5h，6h，7h，8h，12h，16h，20h，24h，32h，40h，48h。

      48h以后，每24h觀察一次。

6、通過以下3種方法之一得到試驗結果：

 6.1、試樣在規定的時間間隔終點時的破壞百分數，例：24h時破壞50%。

 6.2、試樣在達到規定的破壞百分數時的時間，單位為小時（h），用fp表示，p為試樣破壞的百分數。

6.3、采用對數-概率坐標繪圖法確定試樣環境應力開裂時間，單位為小時（h），用Fp表示，p是試樣破壞的百分數。
