拉伸疲勞試驗：材料和機械零部件在交變應力作用下，在應力遠遠低于材料的屈服強度σs的若干個循環下發展的突然斷裂現象。
目前評定金屬材料疲勞性能的基本方法就是通過試驗測定其S-N曲線(疲勞曲線)，即建立最大應力σmax或應力振幅σα與其相應的斷裂循環周次N之間的關系曲線。不同金屬材料的S-N曲線形狀是不同的，大致可以分為兩類，如圖1所示。其中一類曲線從某應力水平以下開始出現明顯的水平部分，如圖1(a)所示。這表明當所加交變應力降低到這個水平數值時，試樣可承受無限次應力循環而不斷裂。

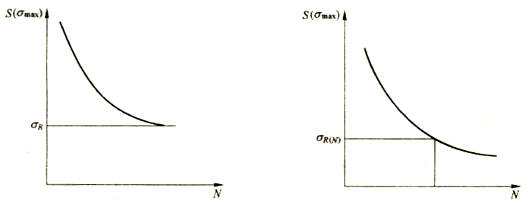

(a) 有明顯水平部分的S-N曲線； (b) 無明顯水平部分S-N曲
圖1 金屬的S-N曲線示意圖
這表明當所加交變應力降低到這個水平數值時，試樣可承受無限次應力循環而不斷裂。因此將水平部分所對應的應力稱之為金屬的疲勞極限，用符號σR表示(R為最小應力與最大應力之比，稱為應力比)。若試驗在對稱循環應力(即R=-1)下進行，則其疲勞極限以σ-1表示。中低強度結構鋼、鑄鐵等材料的S-N曲線屬于這一類。對這一類材料在測試其疲勞極限時，不可能做到無限次應力循環，而試驗表明，這類材料在交變應力作用下，如果應力循環達到107周次不斷裂，則表明它可承受無限次應力循環也不會斷裂，所以對這類材料常用107周次作為測定疲勞極限的基數。另一類疲勞曲線沒有水平部分，其特點是隨應力降低，循環周次N不斷增大，但不存在無限壽命。如圖1(b)所示。在這種情況下，常根據實際需要定出一定循環周次(108或5×107…)下所對應的應力作為金屬材料的“條件疲勞極限”，用符號σR(N)表示。
1）按研究對象可以分為材料疲勞和結構疲勞；
材料疲勞---研究材料的S—N曲線、失效機理和化學成分、微觀組織對疲勞強度的影響。
結構疲勞---以零部件、接頭以至整機為研究對象。研究他們的疲勞性能，抗疲勞設計方法，壽命評估方法和疲勞試驗方法，形狀、尺寸和工藝因素的影響，以及提高疲勞強度方法。
2）按失效周次可以分為高周和低周疲勞
高周疲勞---材料在低于其屈服強度σs的循環應力作用，經過104~105以上循環產生的失效。
低周疲勞---材料在接近或超過屈服強度σs的應力作用下，低于104~105次塑性應變循環產生的失效。
兩者的主要區別在于塑性應變的程度不同，高周一般應力低，材料處于彈性范圍，而低周疲勞產生較大塑性變形，以應變為參數。
3）按應力狀態可以分為單軸疲勞和多軸疲勞；
單軸疲勞------單向正應力或單向切應力。例如：單向拉—壓疲勞，彎曲疲勞或扭轉循環應力。
多軸疲勞------多向應力作用下疲勞（復合疲勞）。例如：彎扭復合疲勞，雙軸拉伸疲勞，三軸應力，拉伸—內壓疲勞，缺口處的應力狀態也往往是多軸疲勞。
4）按載荷變化情況可以分為恒幅疲勞、變幅疲勞和隨機疲勞；
恒幅疲勞---載荷中，所有峰值載荷相等和所有谷值載荷相等的。
變幅疲勞---所有峰值載荷不等和所有谷值載荷不等，或兩者均不相等的載荷。
隨機疲勞---疲勞載荷中，峰值載荷和谷值載荷及其序列是隨機出現譜載荷。幅值和頻率都是隨機變化的，而是不確定的。
5）按載荷工況和工作環境分為常規疲勞、高低溫疲勞、腐蝕疲勞、接觸疲勞、微動磨損疲勞和沖擊疲勞。

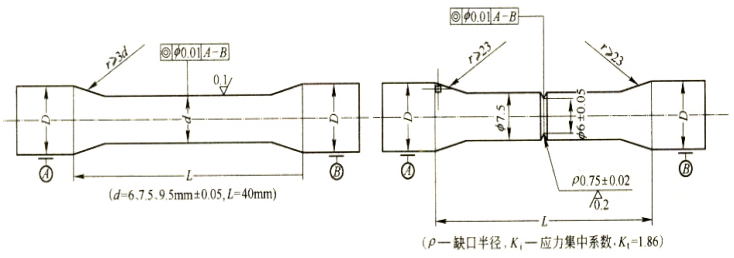

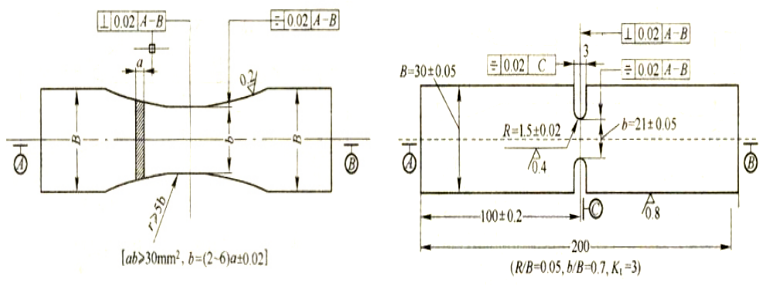

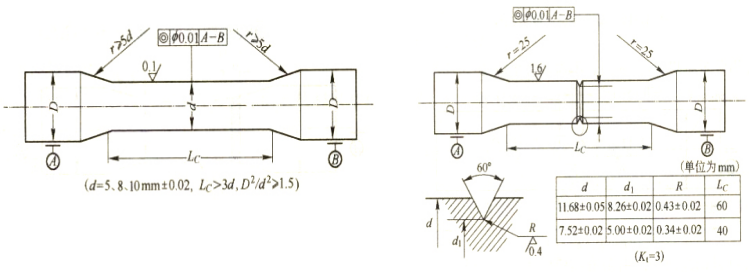

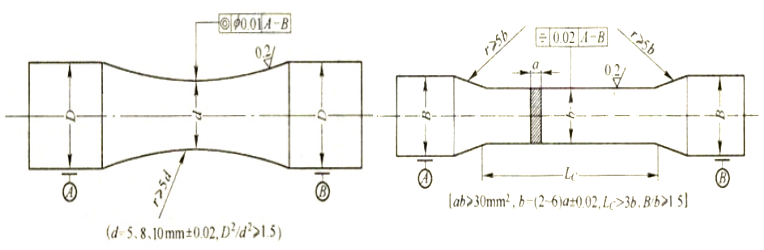

ISO 12108 金屬材料 疲勞試驗 疲勞裂紋擴展方法
ISO 12107 金屬材料 疲勞試驗 統計方案和數據分析方法
ISO 1352 鋼 扭應力疲勞試驗方法
ISO 1143 金屬 旋轉彎曲疲勞試驗方法
ISO 12106 金屬材料–疲勞試驗–軸向應變控制方法
ISO 1099 金屬材料–疲勞試驗–軸向力控制方法
2. ASTM 相關疲勞試驗標準
ASTM E2207-02 薄壁管應變控制軸向扭轉疲勞試驗方法
ASTM E1949-03 粘貼金屬電阻應變片室溫疲勞壽命試驗方法
ASTM E796-94 金屬箔延性試驗方法
ASTM E739-91 線性或線性化應力-壽命（S-N）和應變-壽命（e-N）
ASTM E647-05 疲勞裂紋擴展速率試驗方法
ASTM E606-04 應變控制疲勞試驗方法
ASTM E468-90 金屬材料恒幅疲勞試驗結果表示方法
ASTM E466-96 金屬材料力控制恒幅軸向疲勞試驗方法
3. GB 相關疲勞試驗標準
GB/T 3075 金屬軸向疲勞試驗方法
GB/T 6398 金屬材料 裂紋擴展試驗方法
GB/T 4337 金屬旋轉彎曲疲勞試驗方法
GB/T 7733 金屬旋轉彎曲腐蝕疲勞試驗方法
GB/T 12443 金屬扭應力疲勞試驗方法
GB/T 7732 金屬材料 表面裂紋拉伸試樣斷裂韌度試驗方法
GB/T 21143 金屬材料 準靜態斷裂韌度的統一試驗方法
GB/T 24176 金屬材料 疲勞試驗數據統計方案與分析方法
GB/T 2107 金屬高溫旋轉彎曲疲勞試驗方法
GB/T15248 金屬材料 軸向等幅低循環疲勞試驗方法
GB/T10622 金屬材料 滾動接觸疲勞試驗方法

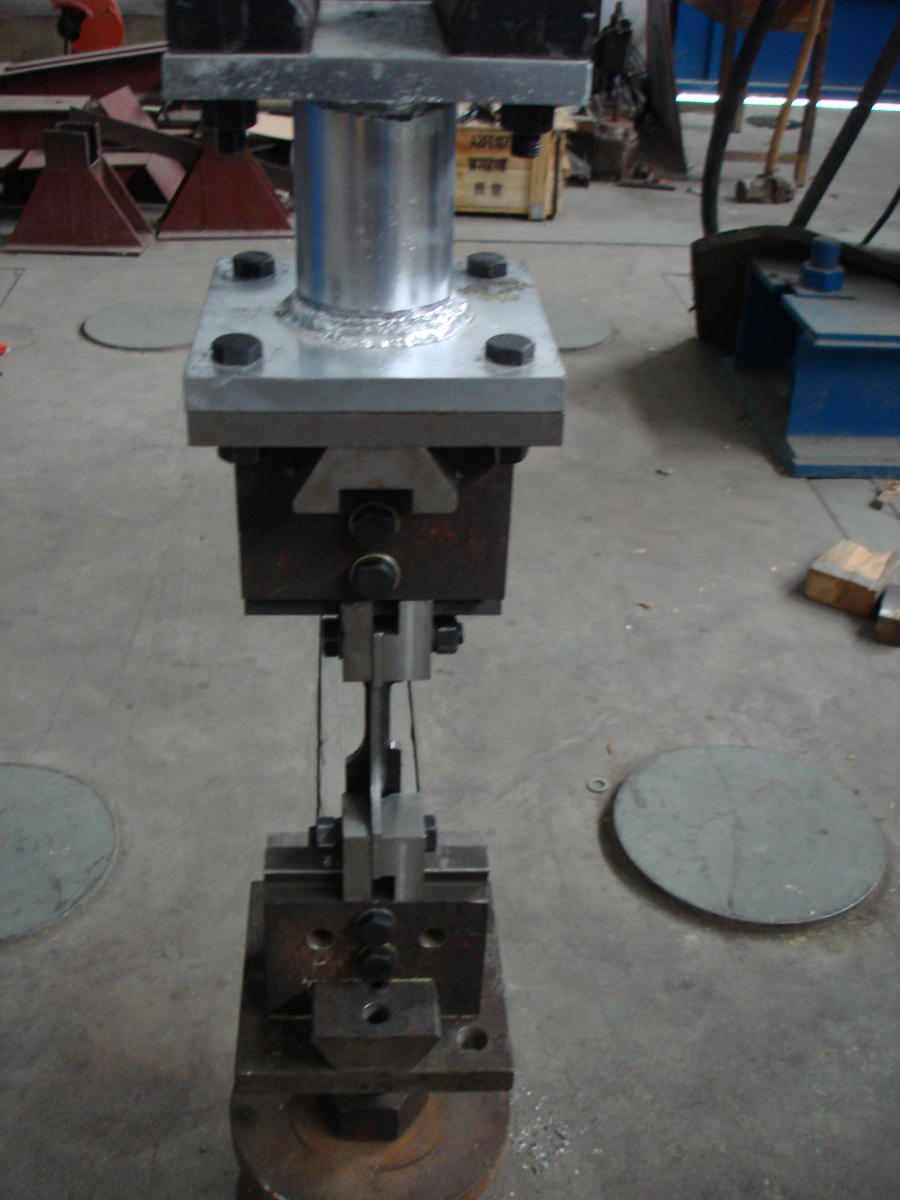

容大客戶服務熱線
17766358885
疲勞試驗分類
蘇公網安備 32020502000190號 技術支持：迅誠科技
