屈服強度：

       是金屬材料發生屈服現象時的屈服極限，亦即抵抗微量塑性變形的應力。對于無明顯屈服的金屬材料，規定以產生0.2%殘余變形的應力值為其屈服極限，稱為條件屈服極限或屈服強度。大于此極限的外力作用，將會使零件永久失效，無法恢復。如低碳鋼的屈服極限為207MPa，當大于此極限的外力作用之下，零件將會產生永久變形，小于這個的，零件還會恢復原來的樣子。

ASTM E8/E8M-2011           金屬材料抗拉試驗方法

                                                Standard Test Methods for Tension Testing of Metallic Materials

ASTM A370-2012                鋼產品機械測試的試驗方法及定義

1.線材、圓棒試樣：
d≥10mm,長度 L≥200mm
3mm≤d≤10mm,長度 L≥200mm
d≤3mm,長度 L≥1000mm
（線材最小300mm，棒材最小80mm）
2.矩形試樣：
≥16*200mm(L最小120mm)
3.管狀試樣：
OD≤30mm, L≥300mm (最小150)
OD>30mm, 一般要求L≥300mm
另 OD≤55mm，可整管拉伸

GB/T 228.1 金屬材料拉伸試驗

屈服強度   yield strength

       當金屬材料呈現屈服現象時，在試驗期間達到塑性變形發生而力不增加的應力點。應區分上屈服強度和下屈服強度。

上屈服強度  upper yield strength  R_eH

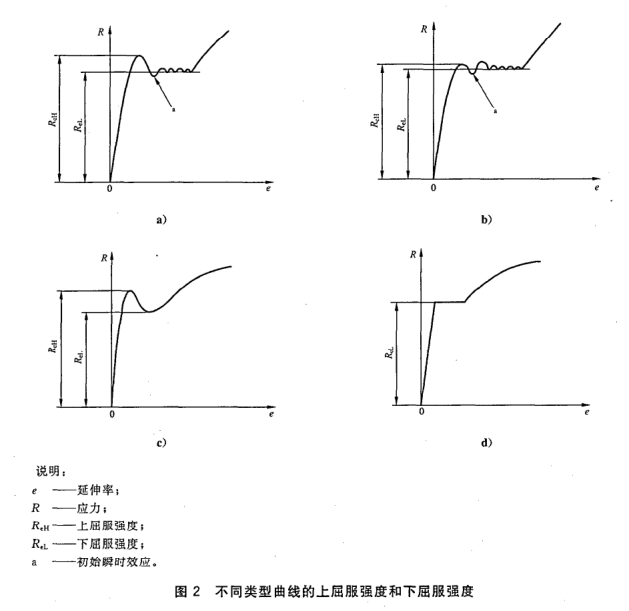

       試樣法師屈服e而力首次下降前的最低應力，見下圖：

下屈服強度   lower yield strength Rp

      在屈服期間，不計初始瞬時效應時的最小應力。
