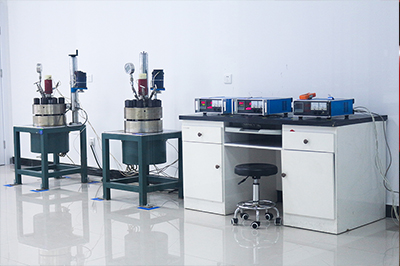

①重量法
可用失重法和增重法
根據質量變化評定腐蝕速度的方法習慣上仍稱為“失重法”或“增重法”。
失重法就是根據腐蝕后試樣質量的減小量，用下式計算腐蝕速度：
v失重=(W0-W1 )/St
v失重=(W2-W0 )/St
式中v增為腐蝕速度(g／m2h)，W2為帶有腐蝕產物的試樣的質量(g)，S表示試樣的表面積，t表示腐蝕時間。
②厚度法
工程上，腐蝕深度或構件腐蝕變薄的程度直接影響該部件的壽命，更具有實際意義。在衡量不同密度的金屬的腐蝕程度時，更適合用這種方法。
將金屬失重腐蝕速度換算為腐蝕深度的公式為：
vd= v失×8.76/ρ
式中vd為以腐蝕深度表示的腐蝕速度，單位為mm/年；v失為失重腐蝕速度，單位為g／m2h；ρ為金屬的密度，單位為g／cm3；8.76為單位換算系數
(365χ24/106m=1000χ 365χ24/106mm=8.76)
③容量法
對于金屬在不含溶解氧的非氧化性酸中的均勻腐蝕，也可用析出腐蝕產物氫氣的體積變化來表示金屬平均腐蝕速度。
v容量=V0/(St)
式中， v容量表示析出產物的氫氣的體積變化表示平均腐蝕速度指標，cm3/(cm2·h) ; V0表示標準狀況下腐蝕氣體的體積，cm3。S表示試樣的面積，m2；t表示腐蝕時間，h。
對于不同的腐蝕情況，可采用不同的腐蝕速度表示方法。如對于密度相近的金屬，常用失重的腐蝕速度指標表示，而對于密度不同的金屬，則常用厚度變化指標表示。
對于電化學腐蝕，當無其他副反應存在時，金屬的腐蝕速度可用陽極電流密度來表示。在電化學腐蝕過程中，金屬不斷地進行陽極溶解，同時釋放出電子，放出電子越多，即輸出的電量越多，溶解的金屬也越多。
♦高溫合金棒材縱向低倍、組織酸浸試驗法 GB/T 14999.1-2012
♦高溫合金橫向低倍組織酸浸試驗法 GB/T 14999.2-2012
♦鋼材塔形發紋酸浸檢驗方法 GB/T 15711-1995
♦金屬抗硫化物應力腐蝕開裂恒負荷拉伸試驗方法 GB 4157-2006
♦金屬和合金的腐蝕 不銹鋼晶間腐蝕試驗方法 GB 4334-2008
♦不銹鋼5%硫酸腐蝕試驗方法 GB/T 4334.6-2015
♦不銹鋼三氯化鐵點腐蝕試驗方法 GB/T 17897-1999
♦不銹鋼在沸騰氯化鎂溶液中應力腐蝕試驗方法 GB/T 17898-1999
♦不銹鋼點蝕電位測量方法 GB/T 17899-1999
♦ 金屬材料在表面海水中常規暴露腐蝕試驗方法 GB 5776-2005
♦金屬材料試驗室均勻腐蝕全浸試驗方法 GB 10124-1988
♦人造氣氛中的腐蝕試驗-鹽霧試驗（SS試驗） GB 10125-2012
♦鐵-鉻-鎳合金在高溫水中應力腐蝕試驗方法 GB 10126-2002
容大客戶服務熱線
17766358885

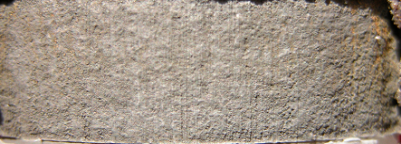

均勻腐蝕速度測試
蘇公網安備 32020502000190號 技術支持：迅誠科技
