維氏硬度：

       維氏硬度是英國史密斯（Robert L. Smith）和塞德蘭德（George E. Sandland）于1921年在維克斯公司（Vickers Ltd）提出的。表示材料硬度的一種標準。

維氏硬度原理：

       將頂部兩項對面具有規定角度的正四棱錐體金剛石壓頭用一定的試驗力壓入試樣表面，保持規定時間后，卸除試驗力，測量試樣表面壓痕對角線長度。

試樣尺寸要求：

盡量大于5*5*10mm，對于更小更薄樣品須根據實際情況咨詢工程師。

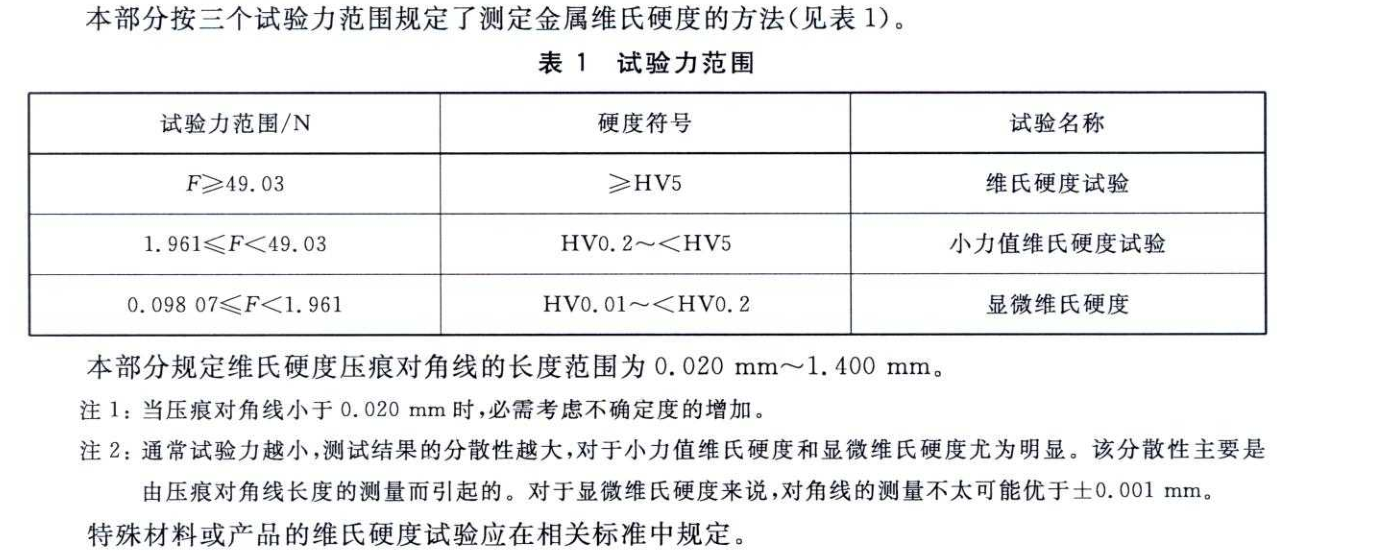

GB/T 4340.1-2009  維氏硬度試驗程序：

1、試驗一般在10℃~35℃室溫下進行，對于溫度要求嚴格的試驗，室溫應為23℃±5℃。

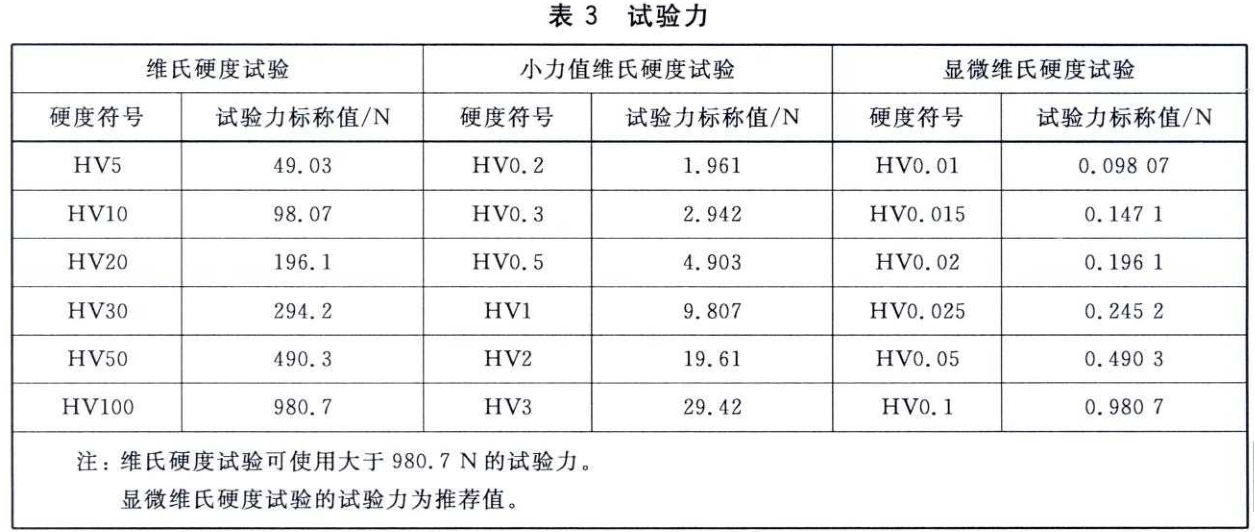

2、應選用下表中示出的試驗力進行試驗。

3、試臺應清潔無其他污物(氧化皮、油脂、灰塵等）。試樣應穩固地放置于剛性試臺上以保證試驗過程中試樣不產生位移。

4、使壓頭與試樣表面接觸，垂直于試驗面施加試驗力，加力過程中不應有沖擊和振動，直至將試驗力施加至規定值。從加力開始至全部試驗力施加完畢的時間應在2s~8s之間。對于小力值維氏硬度試驗和顯微維氏硬度試驗，加力過程不能超過10s且壓頭下降速度應不大于0.2mm/s。

       對于顯微維氏硬度，壓頭下降速度應在15μm/s~70μm/s之間。

       試驗力保持時間為10s~15s。對于特殊材料試樣，試驗力保持時間可以延長，直至試樣不再發生塑性變形，但應在硬度試驗結果中注明且誤差應在2s以內。在整個試驗期間，硬度計應避免受到沖擊和振動。

5、任一壓痕中心到試樣邊緣距離，對于鋼、銅及銅合金至少應為壓痕對角線長度的3倍；對于輕金屬、鉛、錫及其合金至少應為壓痕對角線長度的6倍。如果相鄰壓痕大小不同，應以較大壓痕確定壓痕間距。

6、應測量壓痕兩條對角線的長度，用其算術平均值技術維氏硬度。

      在平面上壓痕兩對角線長度之差，應不超過對角線長度平均值的5%，如果超過5%；則應在試驗報告中注明。
