晶間腐蝕 intergranular corrosion
指沿著金屬晶粒邊界或晶界附近發生的腐蝕現象。
7XXX系鋁合金晶間腐蝕試驗
借助金相顯微鏡對腐蝕試驗(在氯化鈉溶液中，加人過氧化氫或鹽酸，浸人試樣，進行增強陰極去極化作用的晶間腐蝕加速試驗)后的試樣或未經腐蝕的試樣或產品表面進行晶間腐蝕檢查，并測量其 晶間腐蝕深度。
GB/T 7998-2005
GB/T 7998-2005 鋁合金晶間腐蝕測定方法：
1、 試驗在 35℃士2℃的恒溫下進行。試驗溫度由恒溫設備控制。
2、 將試樣用塑料線懸掛，并完全浸人剛配置好的試驗溶液(7.2)中。試樣表面積與試驗溶液體積間的比值要小于 20 m m '/m L 。不同合金試樣不能放人同一容器，試樣與容器及試樣之間不能相互接觸。
3、 2X X X 系、7X X X 系合金試驗時間為6 h>5 X X X 系合金試驗時間為24 h
4、 腐忡后的試樣 。用眾件凈 .吹干。
5、 經腐蝕試驗的試樣，在垂直主變形方向的一端切去(不能用剪切的方式) )5 m m 。切后的截面按8.2
進行加工。未經腐蝕試驗的試樣直接按 8.2 進行加工。
6、 按金相試樣制備方法對試樣磨制和拋光(防止倒角)，不經浸蝕，通過金相顯微鏡(放大10倍~50倍)觀察，如有網狀晶界出現則為晶間腐蝕(典型晶間腐蝕照片如圖 2 所示)，測量其晶間腐蝕最大深度 。
7、在不允許取樣的情況下，可在欲檢產品表面直接打磨、拋光，用攜帶式金相顯微鏡檢查有無晶間腐蝕 。

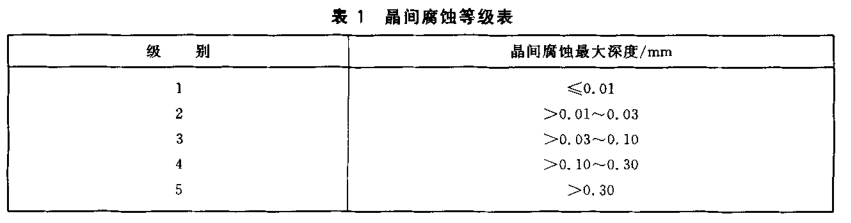

8、試驗結果要分為無晶間腐蝕和有晶間腐蝕兩種 有晶間腐蝕，可以根據晶間腐蝕的最大深度按下表來劃分等級。
鋁合金晶間腐蝕標準
GB/T 7998-2005 Test method for intergranular corrosion of aluminium alloy 鋁合金晶間腐蝕測定方法
本標準規定了鋁合金晶間腐蝕的測定方法。
本標準適用于2XXX系、7XXX系合金以及5XXX系合金加工制品的晶間腐蝕檢查和測定。
ASTM G34-2001(2013) Standard Test Method for Exfoliation Corrosion Susceptibility in 2XXX and 7XXX Series Aluminum Alloys (EXCO Test)
2XXX和7XXX系列鋁合金剝落腐蝕敏感性試驗方法(EXCO試驗)。
ISO 15329-2006 Corrosion of metals and alloys -- Anodic test for evaluation of intergranular corrosion susceptibility of heat-treatable aluminium alloys。
金屬及合金材料的腐蝕-可熱處理鋁合金晶間腐蝕易感性評估用陽極試驗。
ASTM G139-2005(2015) Standard Test Method for Determining Stress-Corrosion Cracking Resistance of Heat-Treatable Aluminum Alloy Products Using Breaking Load Method。
用斷裂負載法測定熱處理鋁合金產品應力晶間腐蝕開裂的試驗方法。
ASTM G110-1992(2015) Standard Practice for Evaluating Intergranular Corrosion Resistance of Heat Treatable Aluminum Alloys by Immersion in Sodium Chloride + Hydrogen Peroxide Solution
用浸入氯化鈉+過氧化氫溶液方法評定可熱處理鋁合金的晶間腐蝕性能的規程
鋁合金晶間腐蝕樣品要求
GB/T 26491-2011 50*6mm*厚度不大于25mm,至少2個試樣
GB/T 7998-2005 45*25*10mm,3-5個試樣
ASTM G34-2001(2013) 尺寸：100*50mm；2個試樣。
容大檢測實驗室
標簽： 晶間腐蝕試驗
不銹鋼晶間腐蝕試驗
鋁合金晶間腐蝕試驗
鎳基合金晶間腐蝕試驗
容大客戶服務熱線
17766358885
蘇公網安備 32020502000190號 技術支持：迅誠科技
