鋼絲繩扭轉測試分為兩種試驗方法：單向扭轉試驗和雙向扭轉試驗。

       單向扭轉試驗原理：試驗繞自身軸線向一個方向均勻旋轉360°作為一次扭轉至規定次數或試驗斷裂。

       雙向扭轉試驗原理：試樣繞自身軸線先向一個方向均勻旋轉360°作為一周，扭轉至規定次數后，向相反方向旋轉至規定次數或試樣斷裂。

試驗程序

1.將試樣置入試驗機夾頭中，使其軸線與夾頭中軸線相重合，這樣可確保試樣在試驗過程中保持平直，除非另有規定，可以對試驗持續施加拉緊力，拉緊力不得大于該線材公稱抗拉強度相應力值得2%。對直徑（或特征尺寸）為10mm~14mm的鋼線材無需施加拉緊力。

2.將試樣置入試驗機夾頭后，以一合適的恒定速度旋轉可轉動夾頭，直至試樣達到規定的扭轉次數N，或斷裂為止。根據夾頭帶動試樣所旋轉的完整圈數來記數。

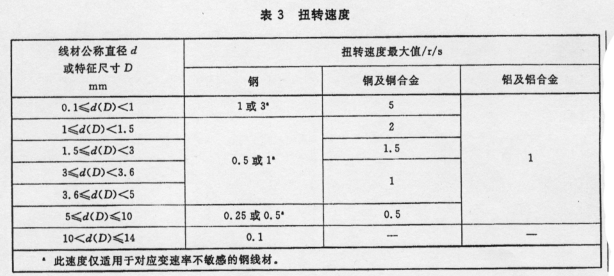

3.除非另有規定，否則扭轉速度不應超過下表中的規定值。該表中鋼、銅及銅合金、鋁及鋁合金線材應根據其直徑選用對應的扭轉速度。

4.當試樣的扭轉次數N，達到有關標準規定時，則可以認為該試樣通過測試而不必考慮斷口位置。如果試樣未達到有關標準所規定的扭轉次數，且斷口位置在離夾頭2d（D）范圍內，則可判定該試驗無效，應重新取樣進行復測。

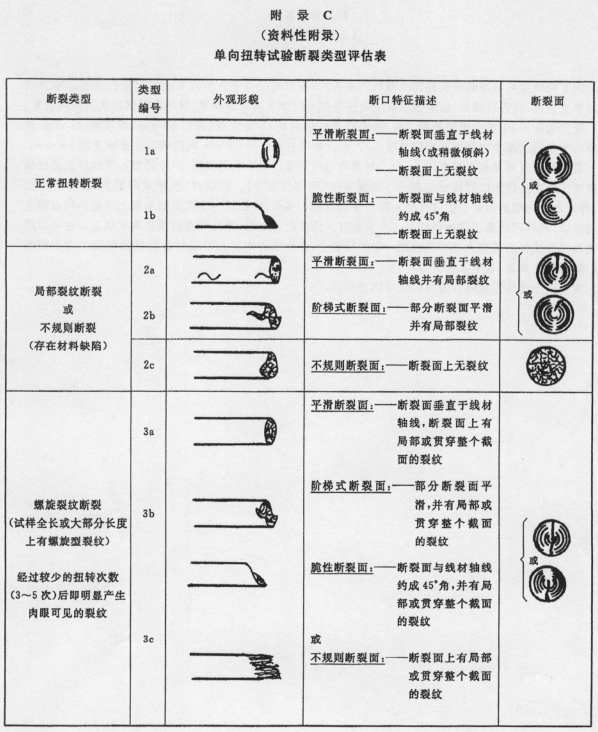

5.可以根據附錄C來評估試樣的扭轉斷裂類型。

試驗程序

1.試驗一般應在10℃~35℃的室溫下進行，如有特殊要求，試驗溫度應為23℃±5℃。

2.將試樣置于試驗機夾持鉗口中，使其軸線與夾頭軸線相重合。為使試樣在試驗過程中保持平直，應施加一定的預拉緊力，但該拉緊力不得大于該線材公稱抗拉強度的2%。

3.試樣固緊在試驗機夾頭后，以不大于1轉/秒（當線材直徑≥5mm時，以0.5轉/秒）的恒定速度旋轉可轉動夾頭，用相關標準規定的轉數向一個方向轉動后，再以相同的轉速向相反的方向轉動到規定次數或斷裂。一轉為360°。

    除非相關標準有特殊說明，試驗后目測檢查夾頭之間的試樣情況。

4.如果正向扭轉時斷裂，按照GB/T 239.1執行。反向扭轉后沒有明顯缺陷說明試樣符合試驗要求。
