檢測(cè)項(xiàng)目 TEST ITEMS

腐蝕試驗(yàn)

應(yīng)力腐蝕試驗(yàn) 氫致開(kāi)裂試驗(yàn) 晶間腐蝕試驗(yàn) 鹽霧腐蝕試驗(yàn) 氣體腐蝕試驗(yàn) 全面腐蝕局部腐蝕模擬工況腐蝕試驗(yàn) 點(diǎn)腐蝕試驗(yàn) 縫隙腐蝕氫剝離試驗(yàn) 黃銅耐脫鋅腐蝕試驗(yàn) 電化學(xué)腐蝕試驗(yàn)

可靠性試驗(yàn) 鍍層測(cè)試閥門(mén)檢測(cè)

逸散性試驗(yàn) API 622試驗(yàn) 閥門(mén)成分檢測(cè) 閥門(mén)腐蝕試驗(yàn) 焊接工藝評(píng)定 3.2證書(shū)

金相分析

晶粒度檢測(cè) 低倍組織非金屬夾雜顯微組織宏觀金相現(xiàn)場(chǎng)金相覆膜金相珠光體鍛造流線滲碳層鐵素體金屬金相分析

成分分析

金屬成分分析礦物成分分析腐蝕物成分分析氣體成分分析未知物成分分析高分子成分分析配方分析純度分析

力學(xué)試驗(yàn)

拉伸試驗(yàn) 硬度試驗(yàn) 彎曲試驗(yàn) 沖擊試驗(yàn) 疲勞試驗(yàn) 防水防塵管件類檢測(cè) 鋼絲繩/鋼絞線檢測(cè) 焊接件檢測(cè) 承載試驗(yàn) 緊固件測(cè)試鍍層檢測(cè)

失效分析

腐蝕失效分析磨損失效分析斷裂失效分析變形失效分析

無(wú)損探傷

X射線探傷超聲波探傷磁粉探傷滲透探傷

材料腐蝕測(cè)試系統(tǒng)

應(yīng)力環(huán)測(cè)試系統(tǒng) 高壓釜測(cè)試系統(tǒng) 慢應(yīng)變速率應(yīng)力腐蝕試驗(yàn)機(jī) 應(yīng)力腐蝕疲勞試驗(yàn)機(jī) 多相流測(cè)試系統(tǒng) RTL循環(huán)測(cè)試回路定制設(shè)備高溫高壓電化學(xué)及腐蝕速率腐蝕監(jiān)測(cè)系統(tǒng)

檢驗(yàn)服務(wù)

鋼絲繩鍍鋅量測(cè)試

檢測(cè)目的： 檢測(cè)鋼絲繩/鋼絞線鍍鋅量

檢測(cè)范圍： 鍍鋅鋼絲繩、鍍鋅鋼絞線

申請(qǐng)檢測(cè)

項(xiàng)目介紹測(cè)試標(biāo)準(zhǔn) 樣品要求 GB/T 2973- 2004 容大檢測(cè)實(shí)驗(yàn)室

鋼絲繩鍍鋅量測(cè)試：

鍍鋅層重量應(yīng)用單位表面積的鍍鋅層平均重量表示，單位g/㎡。

鋼絲的鍍鋅有多線連續(xù)熱鍍和電鍍兩種方法。電鍍鋅(見(jiàn)鋼絲電鍍鋅)是通過(guò)外加電源，用電沉積的方式獲得鍍層，獲得的鍍層是由細(xì)密的純鋅晶粒所組成。熱鍍鋅(見(jiàn)鋼絲熱鍍鋅)是靠物理的熱擴(kuò)散作用形成鍍層，首先形成鐵一鋅化合物，相繼在鐵一鋅化合物表面生成純鋅層。從理論上講，電鍍鋅可獲得任意厚度的鋅層。目前實(shí)用的電鍍鋅上鋅量可達(dá)1200g/m2。，一般電鍍鋅層上鋅量也可達(dá)750g/m2。而熱鍍鋅上鋅量最高值也不過(guò)593g/m2。。熱鍍鋅會(huì)降低鋼絲的力學(xué)性能，要求強(qiáng)度高及耐腐蝕性高的鍍鋅鋼絲繩，多采用電鍍鋅鋼絲捻制。

測(cè)試標(biāo)準(zhǔn)

ISO 4344:2004 電梯用鋼絲繩—最低要求標(biāo)準(zhǔn)概況

ASTM A1007-07 鋼絲繩用碳素鋼絲規(guī)格

YB/T 5343-2009 制繩用鋼絲

GB 8918-2006 重要用途鋼絲繩

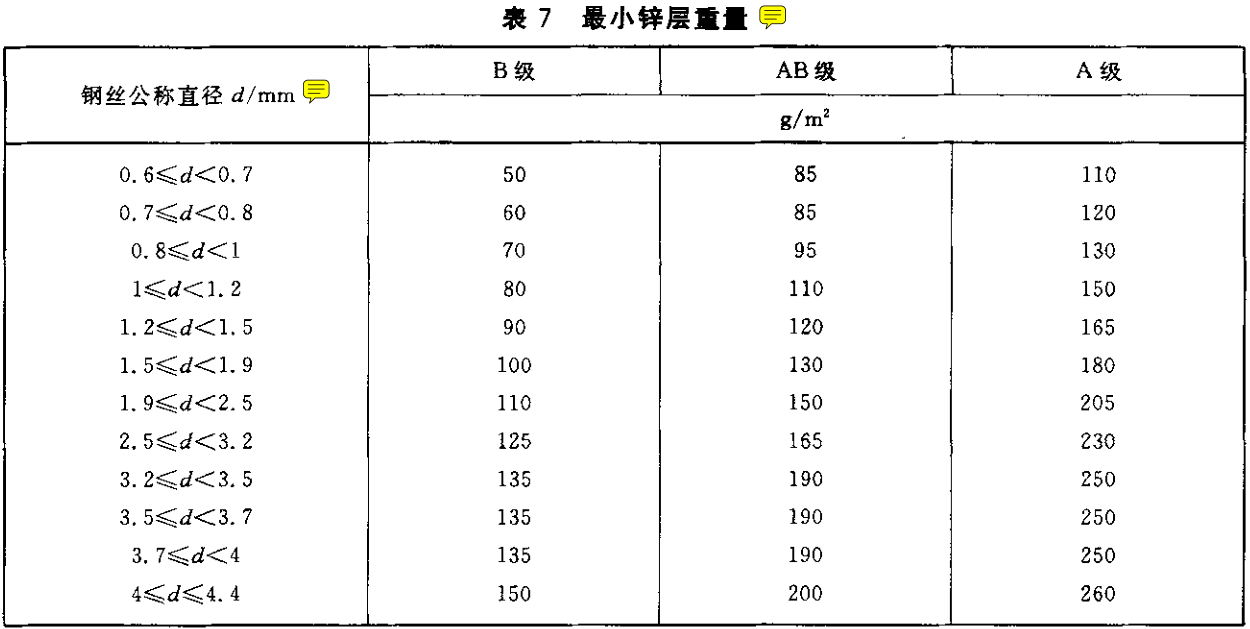

鍍鋅層級(jí)別分為三個(gè)級(jí)別。B 級(jí)、A B 級(jí)和A 級(jí)。

樣品要求

1.鋼絲 Ф（0.15-0.8），L=600mm

（0.8-1.5），L=500mm

（＞1.5），L=300mm

2.指向的測(cè)試標(biāo)準(zhǔn)為

GB/T 2973-2004 鍍鋅鋼絲鋅層重量試驗(yàn)方法

ISO 1460:1992 金屬鍍層.鐵類材料的熱浸鍍鋅涂層.用重量測(cè)定法測(cè)定單位面積重量。

GB/T 2973- 2004

GB/T 2973- 2004 鋼絲繩鍍鋅量重量法試驗(yàn)條件和步驟

1 稱量試樣去掉鋅層前的質(zhì)量，鋼絲直徑不大于0.80mm至少精確至0.001g ,鋼絲直徑大于0.80mm至少精確至0.01g。

2 將試樣完全浸置在試驗(yàn)溶液中，試樣比容器長(zhǎng)時(shí)，可將試樣作適當(dāng)彎曲或卷起來(lái) 。試驗(yàn)過(guò)程中，試驗(yàn)溶液溫度不得超過(guò)380C℃。

3 待氫氣的發(fā)生明顯減少，鋅層完全溶解后，取出試樣立即水洗后用棉布擦凈充分干燥，再次稱量試樣去掉鋅層后的質(zhì)量，鋼絲直徑不大于0.80mm至少精確至0.001g，鋼絲直徑大于0.80mm 至

少精確至0.01g。

4 測(cè)量試樣去掉鋅層后的直徑，應(yīng)在同一圓周上兩個(gè)相互垂直的部位各測(cè)一次，求其平均值。精確至0.01mm。

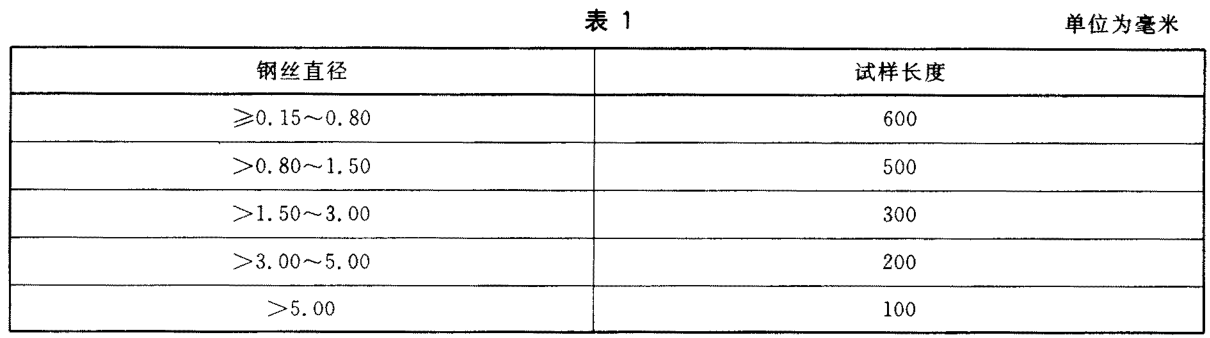

GB/T 2973- 2004 鋼絲繩鍍鋅量重量法試驗(yàn)樣品要求

容大檢測(cè)實(shí)驗(yàn)室

鋼絲繩鍍鋅量檢測(cè)|鋼絲繩鍍鋅量測(cè)試|鋼絲繩鍍鋅量試驗(yàn)

標(biāo)簽：力學(xué)試驗(yàn)

上一篇：鍍鋁量檢測(cè)

下一篇：鍍鋅量測(cè)試

申請(qǐng)檢測(cè)

最近中文字幕高清中文,爽爽爽影院_日韩电影在线

鋼絲繩鍍鋅量測(cè)試
