鋁合金應力腐蝕：

      應力腐蝕開裂作為一種局部腐蝕形式,是指金屬材料在拉應力和特定介質的共同作用下所引起的破壞。

      鋁合金應力腐蝕機理：

      1、陽極溶解機理：

      陽極溶解理論的基本觀點是,應力腐蝕開裂是由于裂紋尖端陽極快速連續溶解的結果,應力的存在加速了陽極溶解的速率并且促進金屬的分離。

       2、氫脆機理

      氫脆機理認為,金屬在腐蝕介質中由于陰極作用產生氫氣,一部分氫氣擴散到金屬內部,使金屬的強度和韌性降低。

GB/T 22640-2008  鋁合金加工產品的環形試樣應力腐蝕試驗方法（C型環）

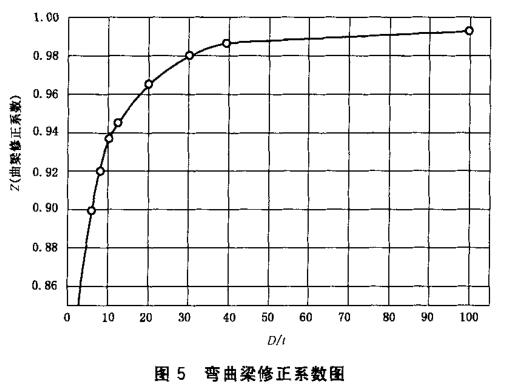

            樣品要求：C型彎試樣直徑16-32mm，直徑與厚度的比值在10-16之間

ASTM G47-1998(2011)    測定2XXX和7XXX鋁合金制品對的應力腐蝕開裂敏感性的試驗

           樣品要求：拉伸試樣：1.標準試樣：試樣長度≥100mm，工作段應長25.4mm，直徑6.35±0.13mm。每組三個試樣。

ASTM G139-2005(2011)    用斷裂負載法測定熱處理鋁合金產品應力腐蝕開裂的試驗方法-7XXX系

GB/T 22640-2008  鋁合金加工產品的環形試樣應力腐蝕試驗方法（C型環）

ASTM G47-1998(2011)    測定2XXX和7XXX鋁合金制品對的應力腐蝕開裂敏感性的試驗

ASTM G139-2005(2011)     用斷裂負載法測定熱處理鋁合金產品應力腐蝕開裂的試驗方法-2XXX系

ASTM G139-2005(2011)    用斷裂負載法測定熱處理鋁合金產品應力腐蝕開裂的試驗方法-6XXX系

ASTM G139-2005(2011)    用斷裂負載法測定熱處理鋁合金產品應力腐蝕開裂的試驗方法-7XXX系

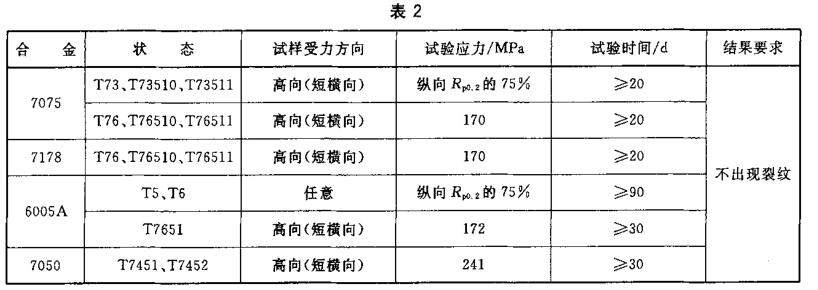

GB/T 22640-2008   鋁合金加工產品的環形試樣應力腐蝕試驗方法

一  試驗原理

      本方法采用對C形環試樣施加恒變應力，全浸或間浸式浸入試驗溶液中，在規定的時間內檢驗材料是否腐蝕破裂，來評定材料的應力腐蝕敏感性及耐應力腐蝕能力。

二 試驗程序

    1、試驗前應對試樣進行外觀和尺寸檢驗，但不得造成試樣損傷。
