API 622-2011   生產過程閥門填料揮發性泄漏的型式試驗。

    API 622標準規定了生產過程使用的閥門閥桿填料比較試驗的要求，這里考慮的是揮發性泄漏。填料應適于溫度為-29~538℃（-20~1000℉）。在本標準中考慮的影響揮發性泄漏的因素包括溫度、壓力、熱循環，機械循環和腐蝕。

a）揮發性泄漏：室溫至260℃一共做1500次機械循環試驗，試驗結果不超過500PPM；

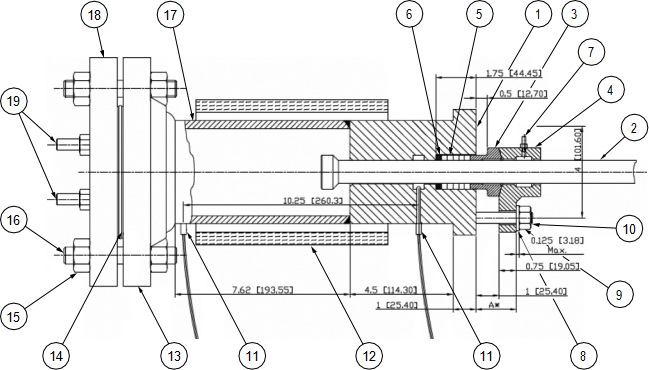

1.閥門   2.閥桿   3.壓蓋   4.壓蓋法蘭   5.閥桿填料   6.襯套   7.泄漏指示管件   8.墊片   9.壓蓋螺母   10.壓蓋螺栓11.熱電偶   12.加熱元件   13.閥蓋法蘭   14.墊片   15.法蘭螺柱螺母   16.閥蓋螺柱   17.外殼   18.法蘭蓋   19.氣體進口和出口

泄漏試驗裝夾裝置

j

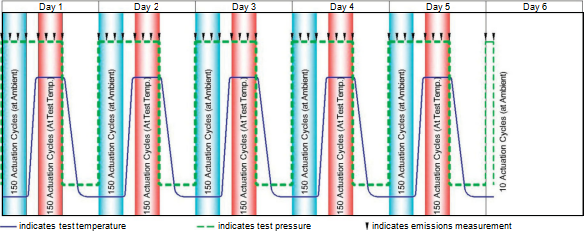

機械和熱循環圖

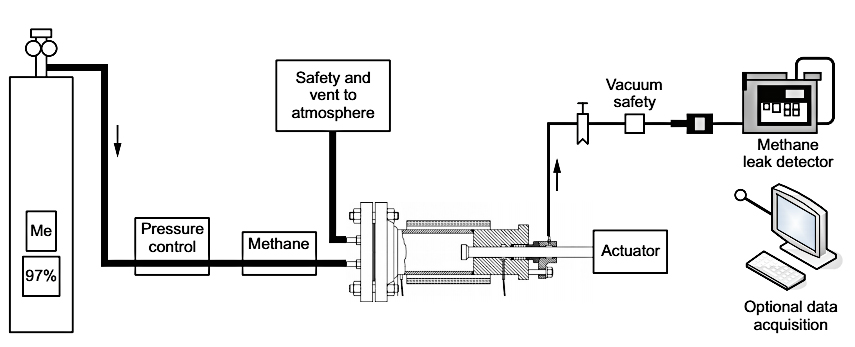

泄漏試驗設備安裝

      腐蝕試驗的填料組應有一個附帶的材料分析以提供包括在填料組里的各種填料的細則。細則應包括下列各項：

1.在制造中使用的原材料；

2.防腐劑種類；

3.防腐劑的重量配比；

4.防腐劑在填料里/上使用/配置方法（即活性或惰性）；

5.填料試驗試樣尺寸應等同于泄漏試驗所需的尺寸。

腐蝕試驗包括環境腐蝕和高溫腐蝕，報告要求包含以下內容：

1.每個試樣的100x和200x倍放大的金相圖片；

2.在10%的增量表面積上閥桿/軸點蝕的評定程度上的說明報告，該報告應包括點蝕的平均深度和點蝕的最大深度。

3.在10%的增量表面積上粘著評定程度上的說明報告。

1.溫度控制   2.水   3.增壓泵   4.壓力控制   5.加熱系統   6.試驗設備   7.碟簧   8.試驗金屬   9.填料環試樣   10.壓縮系統   11.蒸汽

高溫腐蝕試驗系統

填料材料試驗包括：

1.重量損失試驗

2.密度

3.潤滑劑成分

4.浸出物
