ISO 15848-1:2006  工業閥門. 漏氣的測量、試驗和鑒定程序第 1  部分 閥門的分類體系和型式試驗鑒定程序:

       根據待測試閥門的設計溫度、壓力，按照標準選擇合適的測試環境進行低泄漏型式測試。測試介質為純度97%以上的甲烷或者氦氣。性能等級分為：溫度等級、耐久等級、密封等級三項。

BS EN ISO 15848-1:2015（ISO 15848-1：2015）：Industrial valves – Measurement, test and qualification procedures for fugitive emissions Part 1: Classification system and qualification procedures for type testing of valves

ISO 15848-1:2006  工業閥門. 漏氣的測量、試驗和鑒定程序第 1  部分 閥門的分類體系和型式試驗鑒定程序:

表1 溫度等級

表2 耐久等級

表3 密封等級

      便攜式儀器探測閥門泄漏。對儀器類型不作要求，但是所選擇的儀器及其靈敏度必須能夠滿足閥門的泄漏等級要求。 本規程僅對泄漏分級和定位， 不對單個泄漏源的泄漏量做直接測量。

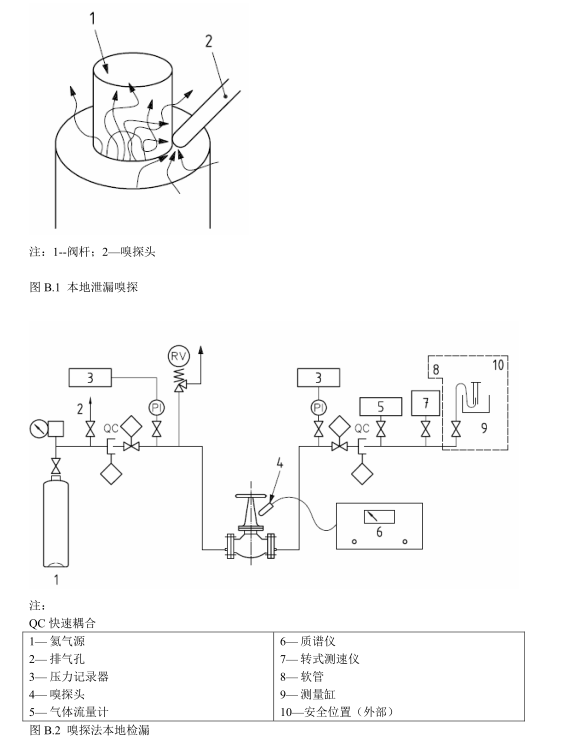

      探頭（嗅探器）方法（見圖 1 和 2）允許對閥桿和閥體密封的本地泄漏進行測量。

有些氦質譜儀能測量本地泄漏量（按體積計算）。 單位表示為：豪巴/升/秒， 或者等同的大氣壓/毫升/秒。

      為了避免本地測量和整體測量的任何相關性，嗅探法測量的單位表示為：ppmv (1ppmv=1 毫升/立方米=1 立方厘米/立方米)。

     1.3技術要求

    a) 氦氣監測儀器的類型要包括（但并不僅限于）質譜分析、紅外吸收和分子篩網。

    b) 儀器的線性反應量程和測量量程應包含規范所要求的泄漏濃度范圍。氦氣經探頭稀釋后達到量程范圍也可以，但是氦氣取樣探頭直徑的技術要求仍然必須滿足。

    c) 在檢測不可測量的泄漏時，儀器表盤精度需為泄漏標準濃度的±2..5%

    d) 儀器要配有電動泵，以確保取樣在瞬間流速內被送達探頭。 探頭流速需在 0.5 升/分鐘到 1.5升/分鐘之間。

    e) 儀器需配有探頭或者伸長探頭以用于取樣，探頭外圓不得超過 1/4 英寸。 探頭帶有單頭開口以用于取樣。

    1.4試驗要求

     1.4.1溫度影響

     1.4.2天氣時間

     1.4.3安全

     1.5泄漏量測量

     1.5.1 校準程序

     按照制造商的操作指導書安裝并開始氦氣分析儀。在適當?shù)臒釞C(jī)并內部校零后，將校準氣體引入儀器標準探頭。 調整儀器讀數對應到校準氣體值。

     注：如果儀器讀數不能調整到合適的數值，分析儀將顯示故障。

      1.5.2 測量

     按制造商規定啟動氦質譜儀，電子元器件熱機。

     a) 校準；

     b) 背景噪聲測量：每次測量前，對泄漏源附近大氣中的氦濃度進行確定，方式是在泄漏源附近 1-2 米處隨機移動探頭。如果大氣氦氣濃度跟附近的泄漏濃度有干涉， 大氣濃度的確定可以更靠近泄漏源，但是最近不得低于 25 厘米。

     c) 探頭盡可能靠近潛在泄漏源，也就是：

     ---閥桿伸出填料處的交界；

     ---閥體密封件的外緣。

     d) 沿著交界圓周移動探頭同時觀察儀器讀數。

     e) 如果讀數上升，慢慢在泄漏處取點直到獲得最大讀數。

     f) 將探頭進口置于讀數最大處，持續時間約為儀器響應時間的兩倍。

     g) 然后操作者讀出最大值并記錄下來，記錄方式為：將探頭置于同一個地方，保持約兩倍的儀器響應時間（即：對于 5-m 標準探頭，該時間約為幾秒鐘）。

     h) 測量結果和背景噪聲之間的差別用以確定是否不存在可探測泄漏。

     i)  可探測泄漏使背景水平低于可接受泄漏水平（50 PPMV）。
