最近中文字幕高清中文,爽爽爽影院_日韩电影在线

容大客戶服務熱線 17766358885
CMA證書
CNAS證書

您所在的位置：首頁 > 檢測項目 >  腐蝕試驗  >  應力腐蝕試驗

檢測項目 TEST ITEMS
服務熱線
17766358885
SSC試驗

SSC試驗

檢測目的： 檢測材質抗硫化物應力腐蝕性能
檢測范圍： 石油管道，鍋爐，液化氣罐等壓力容器，金屬等制品
申請檢測

        SSC試驗：Sulfide Stress Corrosion Cracking，SSCC試驗或SSC試驗，全稱硫化物應力腐蝕試驗，是應力腐蝕（SCC）中的一個特殊類型，在有水和H2S存在的情況下，與腐蝕和拉應力有關的一種金屬開裂。SSC與在金屬表面的因酸性腐蝕所產生的原子氫引起的金屬脆性有關。在硫化物存在時，會促進氫的吸收。原子氫能擴散進金屬，降低金屬的韌性，增加裂紋的敏感性。高強金屬材料和較硬的焊縫區域易于發生SSC。

        碳鋼及低合金鋼在濕度較大的硫化氫環境中易發生硫化物應力腐蝕（SSC試驗），對石油、石化工業裝備的安全運行構成很大的威脅。SSC 硫化氫應力腐蝕破裂與材料的強度、硬度、化學成分及金相組織有密切關系。合理選材可以有效控制硫化氫應力腐蝕，增加石油化工設備安全性。
SSC試驗標準
NACE TM 0177-2016：金屬在H2S環境中抗硫化物應力開裂和應力腐蝕。
NACE MR 0175-2009：石油和天然氣工業 油、氣生產中含硫化氫(H2S)環境下使用的材料 耐裂化材料選擇的一般原則。
GB/T4157-2006：金屬在硫化氫環境中抗特殊形式環境開裂實驗室試驗。
ISO 15156-1-2009：石油和天然氣工業 油、氣生產中含硫化氫(H2S)環境下使用的材料 耐裂化材料選擇的一般原則。
SY/T 0599-2006：天然氣地面設施抗硫化物應力開裂和抗應力腐蝕開裂的金屬材料要求。
SSC試驗后微觀圖
SSC硫化氫應力腐蝕產生條件：
（1）腐蝕環境：
①介質中含有液相水和 H 2 S，且 H 2 S 濃度越高，應力腐蝕引起的破裂越可能發生。
②一般只發生在酸性溶液中，pH 小于 6 容易發生應力腐蝕破裂；pH 大于 6時，硫化鐵和硫化亞鐵所形成的膜有較好的保護性能，不易發生應力腐蝕破裂。當系統中存在氰根離子時，氰根離子將與亞鐵離子結合生成絡合離子，其濃度比 FeS 小得多，因此FeS 失去了成膜條件，使該系統發生應力腐蝕破裂。
③腐蝕環境溫度為 0～65 ℃。
（2）結構材料中（殼體及其焊縫、接管等）必須存在應力。
（3）材料同腐蝕環境的相互搭配，如濕環境下 H 2 S 對高強度鋼的應力腐蝕。

SSC試驗|SSC檢測|SSC測試|SSC費用

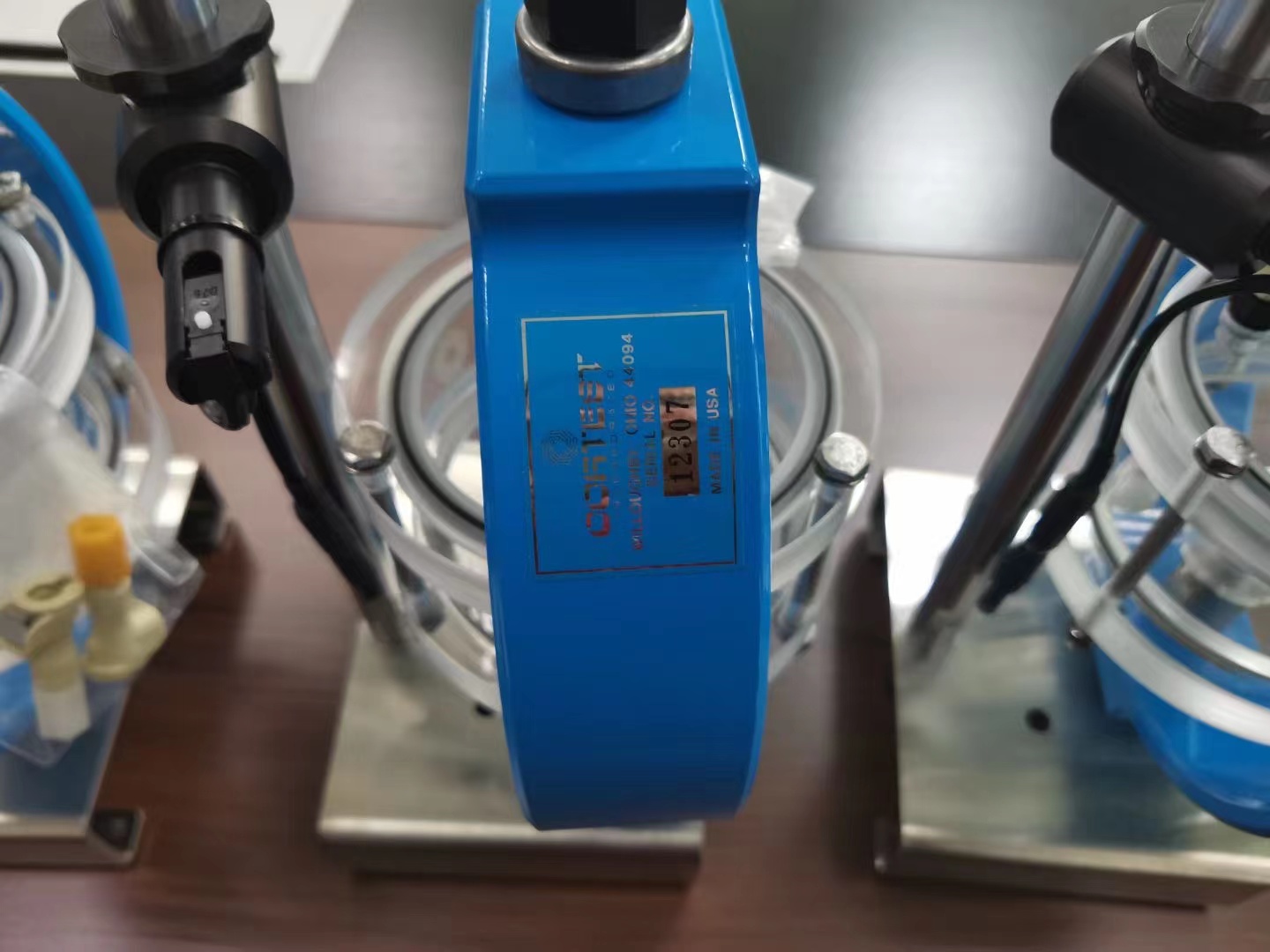

SSC試驗制樣要求

>>拉伸法：試樣長度≥100mm，工作段應長25.4mm，直徑6.35±0.13mm。每組三個試樣

>>彎梁法：美標（三點彎）：67.3mm*4.57mm*1.52mm 國標（兩點）：寬15-25mm，長110mm-255mm，厚度要求0.8-1.8mm

>>C型法：外徑≥15.9mm 國標：外徑≥15mm具體參照圖紙

>>雙懸臂梁： 常規樣品≥101.6*25.4*9.35mm；薄樣品T≥4.76mm

>>四點彎：長110mm-250mm，寬15mm-50mm，厚度客供（如5mm）

SSC試驗|SSC檢測|SSC測試|SSC費用

容大檢測實驗室

SSC試驗|SSC檢測|SSC測試|SSC費用

標簽： SSC硫化氫應力腐蝕試驗 SSC腐蝕試驗 ssc腐蝕測
申請檢測
相關檢測項目 相關新聞

Copyright ? 2008-2020 江蘇容大材料腐蝕檢驗有限公司 版權所有  備案號： 蘇ICP備16054545號-1     蘇公網安備 32020502000190號   技術支持：迅誠科技

主站蜘蛛池模板： 宁南县| 广灵县| 钦州市| 抚州市| 登封市| 临高县| 万安县| 北宁市| 德州市| 渝北区| 尼玛县| 镇宁| 富裕县| 长泰县| 正阳县| 昌乐县| 星子县| 佳木斯市| 竹溪县| 虎林市| 福海县| 株洲市| 外汇| 临颍县| 岚皋县| 磐石市| 仁怀市| 彰武县| 宝丰县| 万州区| 黄平县| 陇西县| 屏东县| 中宁县| 商洛市| 惠东县| 册亨县| 张家口市| 彰化县| 墨江| 天台县|
